Wie man die richtige Sprühdüse für Reiniger auswählt

Inhaltsverzeichnis

1. Einleitung: Warum die Auswahl der Schrubberdüse wichtig ist
2. [Kritische Sprühparameter für die Kontrollleistung] (#critical-Parameter)
3. Vergleich des Düsentyps: Hohlkegel vs. Spiral vs. voller Kegel
4. Materialauswahl und Abnutzungskostenanalyse
5. Scrubber-spezifische Auswahlrichtlinien
6. Häufige Installations- und Wartungsfehler
7. Beschaffung und Versorgungsaspekte
8. FAQ
9. Fazit und nächste Maßnahmen

1. Einleitung: Warum die Auswahl der Schrubberdüse wichtig ist

In Nass-Scrubber-Systemen – sei es zur Entschwefelung von Rauchgasen, zur Partikelentfernung oder zur chemischen Dampfaufnahme – ist die Sprühdüse nicht nur ein Bauteil; Sie ist die primäre Grenzfläche zwischen flüssiger und gasförmiger Phase. Eine schlecht ausgewählte Düse kann die Kontakteffizienz zwischen Gas und Flüssigkeit um 30–50 % verringern, was zu Emissionsverstößen, erhöhten Kosten für die Flüssigkeitsrückführung und beschleunigtem Verschleiß der Geräte führen kann.

Aus unserer Felderfahrung bei der Inbetriebnahme von Venturi-Scrubbern und Packed-Bett-Absorbern in chemischen Anlagen und Kraftwerksanlagen haben wir drei wiederkehrende Probleme festgestellt: unterdimensionierte Tröpfchen, die vor dem Kontakt mit dem Gasstrom verdampfen, übergroße Tropfen, die ohne ausreichende Oberfläche hindurchfallen, und eine schnelle Düsenerosion im Abrasiv-Slurry-Service, die das Spritzmuster innerhalb weniger Wochen verändert. Dieser Leitfaden geht diese Probleme direkt an, indem er die technischen Parameter, Düsentyp-Kompromisse und Materialauswahllogik durchgeht, die die langfristige Leistung des Schrubbers bestimmen.

Was du lernen wirst:

• Wie die Verteilung der Tröpfchengröße die Effizienz des Massentransfers beeinflusst
• Wie man Düsenanzahl und Abstand für eine gleichmäßige Gasabdeckung berechnet
• Welche Düsentypen sich für Venturi, Sprühturm und Packbett-Schrubbergeräte eignen.
• Materialauswahl für korrosive und abrasive Nutzung
• Wie man einen vorzeitigen Düsenausfall erkennt und verhindert

2. Kritische Sprühparameter für die Reinigungsleistung

2.1 Tropfengröße und Sauter-Mitteldurchmesser (SMD)

Die Effizienz des Schrubbers hängt davon ab, die Schnittfläche zwischen Gas und Flüssigkeit zu maximieren. Kleinere Tröpfchen bieten eine größere Oberfläche pro Volumeneinheit, verdampfen aber auch schneller und lassen sich leichter aus dem Schrubber herausziehen. Für die meisten Venturi- und Sprühturmanwendungen setzen wir einen Sauter-Mitteldurchmesser (SMD oder D₃₂) im Bereich von 200–800 Mikron an.

• Feine Tröpfchen (200–400 Mikrometer): Große Oberfläche, ideal für chemische Absorption (SO₂, HCl, NH₃). Verdunstungsrisiko in heißen Gasströmen über 150°C, sofern die Flüssigkeitsdurchflussraten nicht ausreichend sind.
• Mittlere Tröpfchen (400–600 Mikron): Ausgewogene Leistung für Partikelreinigung und moderate Gaskühlung. Weniger Entrainment-Risiko.
• Grobe Tröpfchen (600–1000 Mikrometer): Geringere Oberfläche, aber bessere Durchdringung in Hochgeschwindigkeitsgasströmen. Geeignet für Venturi-Schrubber, bei denen Turbulenzen das Auflösen fördern.

Bei einer Nachrüstung der Rauchgasentschwefelung erhöhte der Umstieg von 1000-Mikron-Tröpfchen (volle Kegeldüse bei niedrigem Druck) auf 400-Mikron-Tröpfchen (hohler Kegel bei höherem Druck) die SO₂-Entfernungseffizienz von 82 % auf 94 %, sodass die Anlage regulatorische Grenzen erfüllen konnte, ohne zusätzliche Reinigungsstufen hinzuzufügen.

2.2 Durchfluss- und Druckverhältnis

Die Durchflussrate der Düse folgt dem Quadratwurzelgesetz:

Q = K × √P

Wobei:

• Q = Durchflussrate (GPM oder L/min)
• K = Düsenstromkoeffizient (abhängig von der Größe und Auslegung der Öffnung)
• P = Druck (PSI oder Bar)

Das bedeutet, dass die Verdoppelung des Drucks den Durchfluss nur um 1,41× erhöht, nicht um 2×. Ein häufiger Fehler ist anzunehmen, man könne einfach "den Druck erhöhen", um zu kleine Düsen auszugleichen. In Wirklichkeit erzielt man abnehmende Erträge, und die Energiekosten der Pumpen skalieren linear mit dem Druck, während die Durchflussverbesserung sublinear ist.

Zum Beispiel liefert eine hohle Kegeldüse, die mit 10 GPM bei 40 PSI bewertet ist, etwa 14,1 GPM bei 80 PSI – nicht 20 GPM. Wenn dein Scrubber 20 GPM pro Düse benötigt, brauchst du eine größere Öffnung oder mehr Düsen, nicht nur einen höheren Druck.

2.3 Gleichmäßigkeit des Sprühwinkels und der Abdeckung

Der Sprühwinkel bestimmt, wie viele Düsen benötigt werden, um eine vollständige Querschnittsabdeckung des Schrubberkanals oder der Kammer zu erreichen. Typische Scrubber-Düsen bieten Sprühwinkel von 60° bis 120°.

Überlappungsberechnung: Um keine trockenen Stellen zu vermeiden, sollten benachbarte Sprühkegel sich um mindestens 30–50 % überlappen. Für eine Düse mit 90° Sprühwinkel, die in Höhe H über der Zielebene installiert ist, beträgt der Sprühdurchmesser D ungefähr:

D = 2 × H × tan(45°) = 2H

Wenn Ihr Schrubberkanal 2 Meter breit ist und die Düsen 1 Meter oberhalb des Gasstroms montiert sind, deckt jede 90°-Düse etwa einen Kreis mit 2 Metern Durchmesser ab. Für eine gleichmäßige Abdeckung würde man die Düsen 1,3–1,5 Meter voneinander entfernt (mit 30–50 % Überlappung).

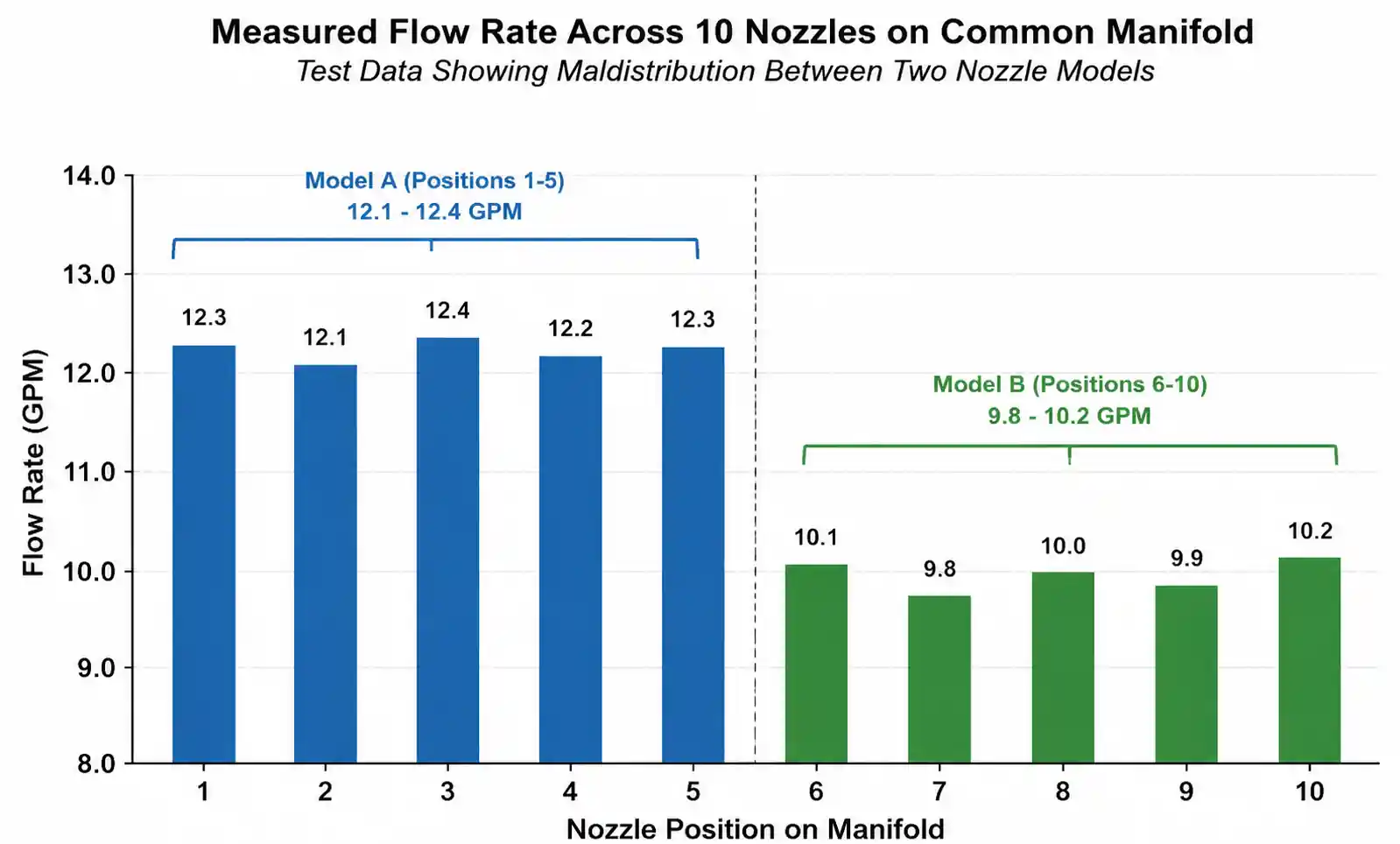

! Düse-Fluss-Verteilung-Test

2,4 Flüssig-Gas-Verhältnis (L/G)

Dies ist der Hauptparameter für das Entwurf des Schrubbers, typischerweise angegeben als Liter Flüssigkeit pro Kubikmeter Gas (L/m³) oder Gallonen pro 1000 Kubikfuß (gal/1000 ft³). Häufige Verbreitungsbereiche:

• Partikel-Schrubber: 0,5–2,0 L/m³
• Gasabsorption (SO₂, HCl): 2,0–10 L/m³
• Venturi-Scrubber: 0,5–1,5 L/m³ (hohe Geschwindigkeit kompensiert niedrigere L/G)

Sobald du dein erforderliches L/G-Verhältnis und die Gasdurchflussrate kennst, kannst du den gesamten Flüssigkeitsfluss berechnen und dann durch die Anzahl der Düsen und deren individuelle Durchflusskapazitäten teilen.

<aname="Düsentypen">

3. Vergleich des Düsentyps: Hohler Kegel vs. Spiral vs. voller Kegel

Nicht alle Sprühmuster sind für Reinigungsdienste gleichwertig. Hier ist ein Vergleich basierend auf der Feldleistung über verschiedene Scrubber-Konfigurationen hinweg.

3.1 Hohlkegel-Düsen

Diese erzeugen eine dünne flüssige Schicht, die in feine Tröpfchen zerfällt und so die Oberfläche maximiert. In einem Sprühtower für SO₂-Absorption liefern hohle Kegeldüsen, die mit 30–60 PSI arbeiten, typischerweise 300–500 Mikron-Tröpfchen bei ausgezeichnetem Gaskontakt. Die kleinen Öffnungen (oft 3–8 mm) sind jedoch anfällig für Verstopfungen, wenn die rezirkulierte Flüssigkeit Gipskristalle oder Flugasche enthält. Wir empfehlen Inline-Siebe mit 50–100 Mesh und regelmäßigem Backflushing.

Aus unseren Daten zeigt eine 6 mm hohle Kegeldüse im Kalksteinschlammservice (15 % Feststoff) eine messbare Abnahme der Durchflussrate innerhalb von 500–800 Stunden, wenn die Filtration unzureichend ist. Das Symptom ist keine vollständige Verstopfung, sondern eine allmähliche Verengung des Sprühwinkels, wodurch tote Zonen im Schrubber entstehen.

3.2 Spiraldüsen

Spiraldüsen verwenden tangentielle Einlassöffnungen, um einen wirbelnden Fluss zu erzeugen und so einen festen Kegel mit größeren, gleichmäßigeren Tröpfchen zu erzeugen. Der entscheidende Vorteil ist ein größerer Freidurchgangsdurchmesser – oft 12–25 mm –, was sie sehr widerstandsfähig gegen Verstopfungen in Umgebungen mit hohem Feststoff macht.

Bei einem Venturi-Schrubber, der Verbrennungsabgase mit einer Partikelbelastung von 10 g/Nm³ behandelt, ersetzten wir hohle Kegeldüsen durch Spiraldüsen und verlängerten Wartungsintervalle von 2 Wochen bis 12 Wochen. Der Kompromiss war ein Wechsel von 400-Mikron- auf 800-Mikron-Tröpfchen, was akzeptabel war, da die hohe Gasgeschwindigkeit im Venturi-Hals zusätzliche Turbulenzen und Tröpfchenauflösung verursachte.

3.3 Volle Kegeldüsen

Volle Kegeldüsen verteilen die Flüssigkeit gleichmäßig über den gesamten Sprühkegel, im Gegensatz zu hohlen Kegeln, die die Flüssigkeit am Rand konzentrieren. Dies macht sie ideal für Packbett-Schrubber, bei denen eine gleichmäßige Flüssigkeitsverteilung über das Verpackungsmaterial entscheidend ist. Eine ungleichmäßige Verteilung führt zu Kanalisierung, was die effektive Packhöhe und die Effizienz des Schrubbens verringert.

Wir verwenden typischerweise vollkegelförmige Düsen in gegenstromgefüllten Türmen zur HCl-Absorption, die 0,3–0,5 Meter über der Packung mit 80–100° Sprühwinkeln installiert sind, um eine vollständige Benetzung der Packfläche sicherzustellen.

3.4 Luft-Atomisierende Düsen

Diese Düsen verwenden Druckluft, um Flüssigkeit in ultrafeine Tröpfchen (50–200 Mikrometer) zu zersplittern und so die größtmögliche Oberfläche zu gewährleisten. Sie sind wirksam bei der chemischen Absorption, wo der Gasphasen-Massenübertragungswiderstand begrenzt ist, verursachen jedoch die Druckluftkosten und sind äußerst empfindlich gegenüber Schwebstoffen.

Wir haben Luftzerstäubungsdüsen in Ammoniakreinigern für Halbleiterfertigungen eingesetzt, bei denen der Wasserverbrauch gering ist (insgesamt 5–10 GPM) und die Flüssigkeit DI-Wasser ohne Feststoffe ist. Für industrielle Schrubber, die Slurries oder recirculiertes Prozesswasser verarbeiten, sind luftzerstäubende Düsen im Allgemeinen unpraktisch.

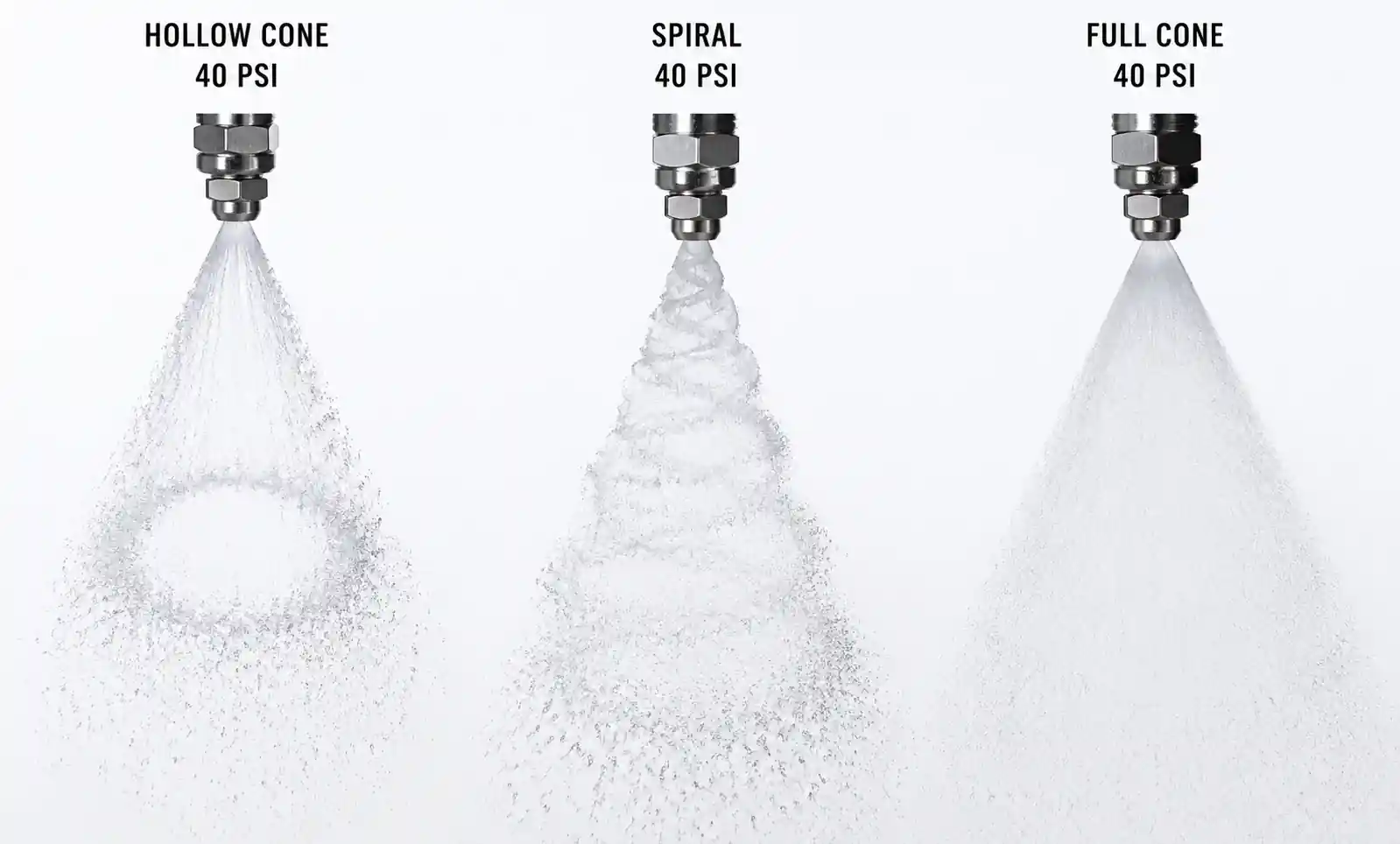

! Düsentypen-Spray-Vergleich

4. Materialauswahl und Analyse der Verschleißkosten

Der Reinigungsservice ist besonders anspruchsvoll: Düsen stehen gegen korrosive Flüssigkeiten (sauer, alkalisch oder chloridreich), abrasive Feststoffe (Flugasche, Gips, Kalk) und erhöhte Temperaturen. Die Materialwahl wirkt sich direkt auf Wartungskosten und Systemverfügbarkeit aus.

4.1 Wirtschaftlicher Vergleich: Edelstahl vs. Siliziumkarbid

Lassen Sie uns einen realen Kostenvergleich für einen Kalkstein-Schlammreiniger mit 20 Düsen durchgehen.

Szenario:

• Düsendurchfluss: 15 GPM bei 40 PSI
• Slurry: 20 % Kalkstein, pH 5,5, 50 °C
• Betriebsdienst: 8000 Stunden/Jahr

Option A: 316 Edelstahl

• Düsenkosten: 45 $ pro Stück × 20 = 900 $
• Beobachtete Verschleißdauer in diesem Einsatz: 1200 Stunden (Sprühwinkel verengt sich, Durchfluss sinkt um 15 %)
• Austausch pro Jahr: 8000 / 1200 ≈ 6,7 Zyklen
• Jahreskosten der Düse: 900 $ × 6,7 = 6.030 $
• Arbeitskraft für den Austausch (4 Stunden pro Zyklus, 75 $/stunde): 75 $ × 4 × 6,7 = $2.010
• Gesamtjährliche Kosten: 8.040 $

Option B: Siliziumkarbid

• Düsenkosten: 480 $ pro Stück × 20 = 9.600 $
• Beobachtete Verschleißzeit: 14.000 Stunden
• Austausch pro Jahr: 8000 / 14.000 ≈ 0,57 Zyklen
• Jahreskosten für die Düse: 9.600 $ × 0,57 = 5.472 $
• Arbeitskraft für Ersatz: 75 $ × 4 × 0,57 = 171 $
• Gesamtjährliche Kosten: 5.643 US-Dollar

Fazit: Siliziumkarbid spart trotz 10× höheren Stückkosten 2.400 Dollar pro Jahr, hauptsächlich durch reduzierte Ausfallzeiten und weniger Arbeitszeit. Die Rückzahlungszeit beträgt weniger als einen Wartungszyklus.

4.2 Korrosionsüberlegungen

Die Materialhärte ist nicht der einzige Faktor. In Rauchgas-Entschwefelungsschrubbern (FGD) ist die rezirkulierte Flüssigkeit sauer (pH 4–6) und enthält Chloride. Wir haben eine beschleunigte Korrosion von Wolframkarbid-Düsen im Hochchlorid-FGD-Einsatz beobachtet, mit Lochversagen innerhalb von 6.000 Stunden – vergleichbar mit gehärtetem Edelstahl. Siliziumkarbid- und Alumina-Keramiken funktionierten deutlich besser, ohne messbare Korrosion nach 15.000 Stunden.

Für hochsauren Zustand (pH < 3) oder starke Alkalie (pH > 12) sind PTFE-ausgekleidete Düsen oder eine rein PFA-Konstruktion erforderlich, da diese Materialien keine Abriebfestigkeit bieten.

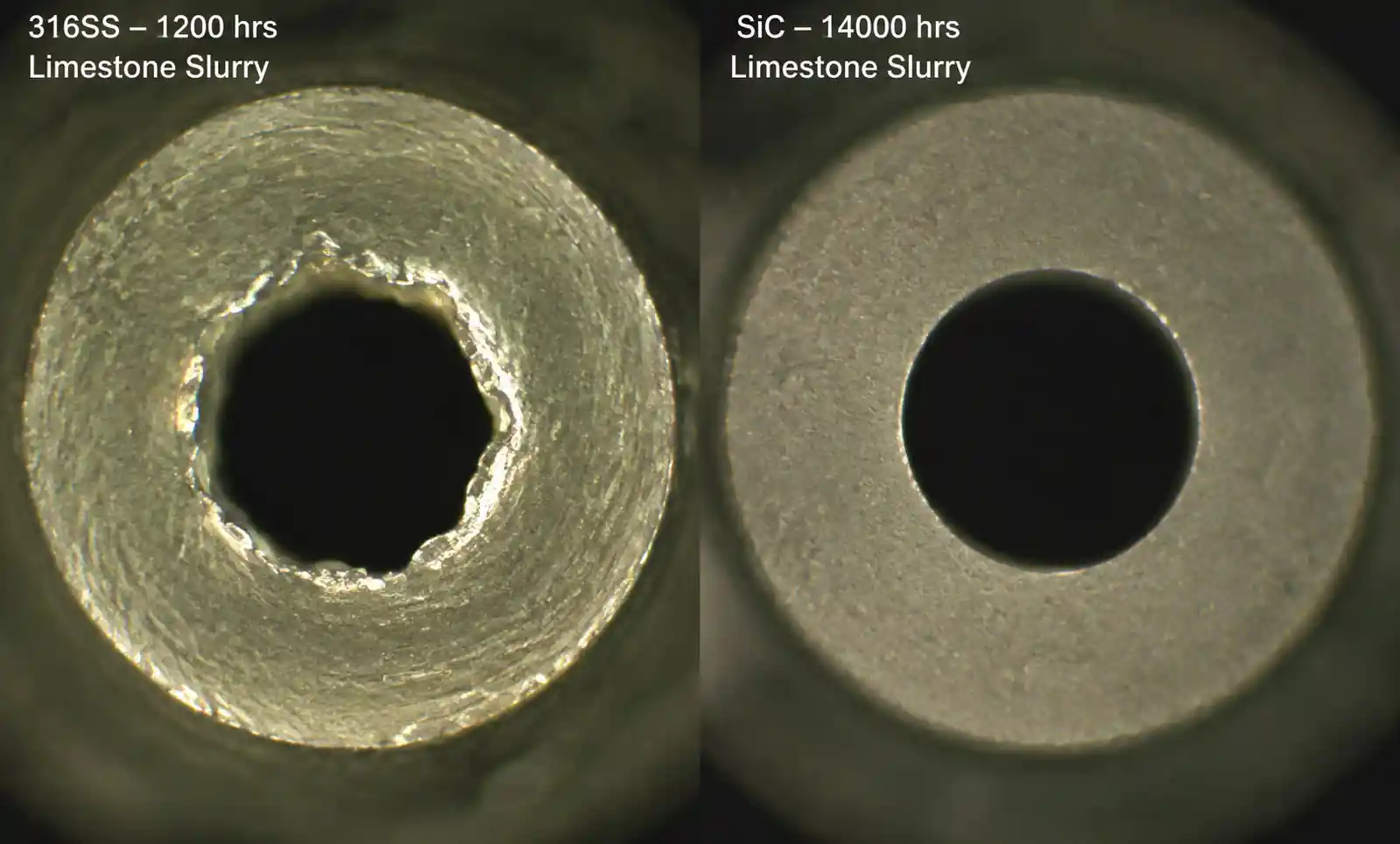

! Düse-Verschleiß-Vergleich-Mikroskop

5. Scrubber-spezifische Auswahlrichtlinien

5.1 Venturi-Scrubbers

Venturi-Scrubber erreichen eine hohe Effizienz durch hohe Gasgeschwindigkeiten (60–120 m/s im Hals), wodurch Flüssigkeitströpfchen durch Scherkräfte zerstäubt werden. Die Auswahl der Düsen ist für die Tropfengröße weniger entscheidend – die Geschwindigkeit erledigt den Großteil der Arbeit –, aber der Verstopfungswiderstand ist von größter Bedeutung.

Empfohlene Düsen:

• Spiraldüsen mit 12–20 mm Freilauf
• Betriebsdruck: 20–50 PSI (niedrigerer Druck akzeptabel, da Venturi-Zerfall dominant ist)
• Material: Siliziumkarbid oder gehärtetes Edelstahl für abrasive Partikel

Häufiger Fehler: Verwendung hohler Kegeldüsen im Venturi-Service. Die hohe Gasgeschwindigkeit kann die dünne Sprühschicht ablenken, was zu einer ungleichmäßigen Flüssigkeitsverteilung und Erosion der Venturi-Halslinne führt.

5.2 Sprühturm-Reiniger

In Sprühtürmen müssen Düsen feine Tröpfchen erzeugen und eine gleichmäßige Abdeckung über den Turmquerschnitt bieten. Es gibt keinen Hochgeschwindigkeitsgasstrom, der das Tröpfchenauflösen unterstützt, daher ist die Leistung der Düse entscheidend.

Empfohlene Düsen:

• Hohlkegeldüsen zur Gasabsorption (SO₂, HCl)
• Betriebsdruck: 40–80 PSI bei 300–500 Mikron-Tröpfchen
• Sprühwinkel: 90–120° für gute Abdeckung
• L/G-Verhältnis: typisch 5–10 L/m³

Designtipp: Installieren Sie Düsen in mehreren horizontalen Bänken (2–4 Ebenen), die vertikal 1–2 Meter voneinander entfernt sind. Dies verlängert die Aufenthaltszeit und sorgt für Redundanz, falls eine Bank teilweise verstopft.

5.3 Packed-Bett- und Tray-Scrubbers

Packed-Bett-Schrubbermaschinen verlassen sich darauf, dass Flüssigkeit über strukturierte oder zufällige Packungen fließt, um den Kontakt zwischen Gas und Flüssigkeit zu maximieren. Der Zweck der Düse ist die Flüssigkeitsverteilung, nicht der direkte Gaskontakt.

Empfohlene Düsen:

• Vollkegeldüsen für gleichmäßige Verteilung
• Betriebsdruck: 10–30 PSI (niedriger Druck akzeptabel, Gleichmäßigkeit ist entscheidend)
• Sprühwinkel: 80–100°
• 0,3–0,5 m oberhalb der Packung installieren, 100 % Abdeckung mit 50 % Überlappung sicherstellen

Häufiger Fehler: Düsenanzahl zu niedrig angegeben. Unzureichende Düsen verursachen trockene Stellen in der Packung und verringern so die effektive Oberfläche. Wir empfehlen eine Düse pro 0,3–0,5 m² Packquerschnitt für strukturierte Packungen und eine pro 0,5–0,8 m² für das zufällige Packen.

5.4 Funktionierendes Beispiel: Düsenauswahl für einen Sprühturm

Gegeben:

• Schrubberdurchmesser: 3 Meter
• Gasdurchfluss: 10.000 m³/h
• Ziel-L/G-Verhältnis: 6 L/m³
• Erforderliche SO₂-Entfernung: 90 %

Schritt 1: Berechnung des gesamten Flüssigkeitsflusses Gesamtflüssigkeitsdurchfluss = 10.000 m³/h × 6 L/m³ = 60.000 L/h = 1.000 L/min ≈ 264 GPM

Schritt 2: Düsentyp und Betriebsdruck auswählen Wählen Sie hohle Kegeldüsen für feine Tröpfchen. Bei 50 PSI liefern typische Hohlkegeldüsen 300–400 Mikron SMD.

Schritt 3: Düsenanzahl bestimmen Wählen Sie ein Düsenmodell mit 12 GPM und 50 PSI (siehe Herstellerdatenblatt). Anzahl der Düsen = 264 GPM / 12 GPM = 22 Düsen

Schritt 4: Abdeckung prüfen Mit 90° Sprühwinkel und 1,5 m über der Gaseinlassfläche montierten Düsen: Sprühdurchmesser D = 2 × 1,5 m × tan(45°) = 3 m

Querschnittsfläche des Reinigers = π × (3 m / 2)² = 7,07 m² Fläche pro Düse (mit 50 % Überlappung) ≈ 0,35 m² Benötigte Düsen zur Abdeckung = 7,07 / 0,35 ≈ 20 Düsen

Fazit: Verwenden Sie 22 hohle Kegeldüsen (was eine leichte Überkapazität für den Schmutzrand ermöglicht), die in einem kreisförmigen Muster angeordnet sind. Installieren Sie zwei Reihen mit jeweils 11 Düsen, die vertikal 1,2 Meter auseinander stehen, um die Aufenthaltsdauer zu verlängern.

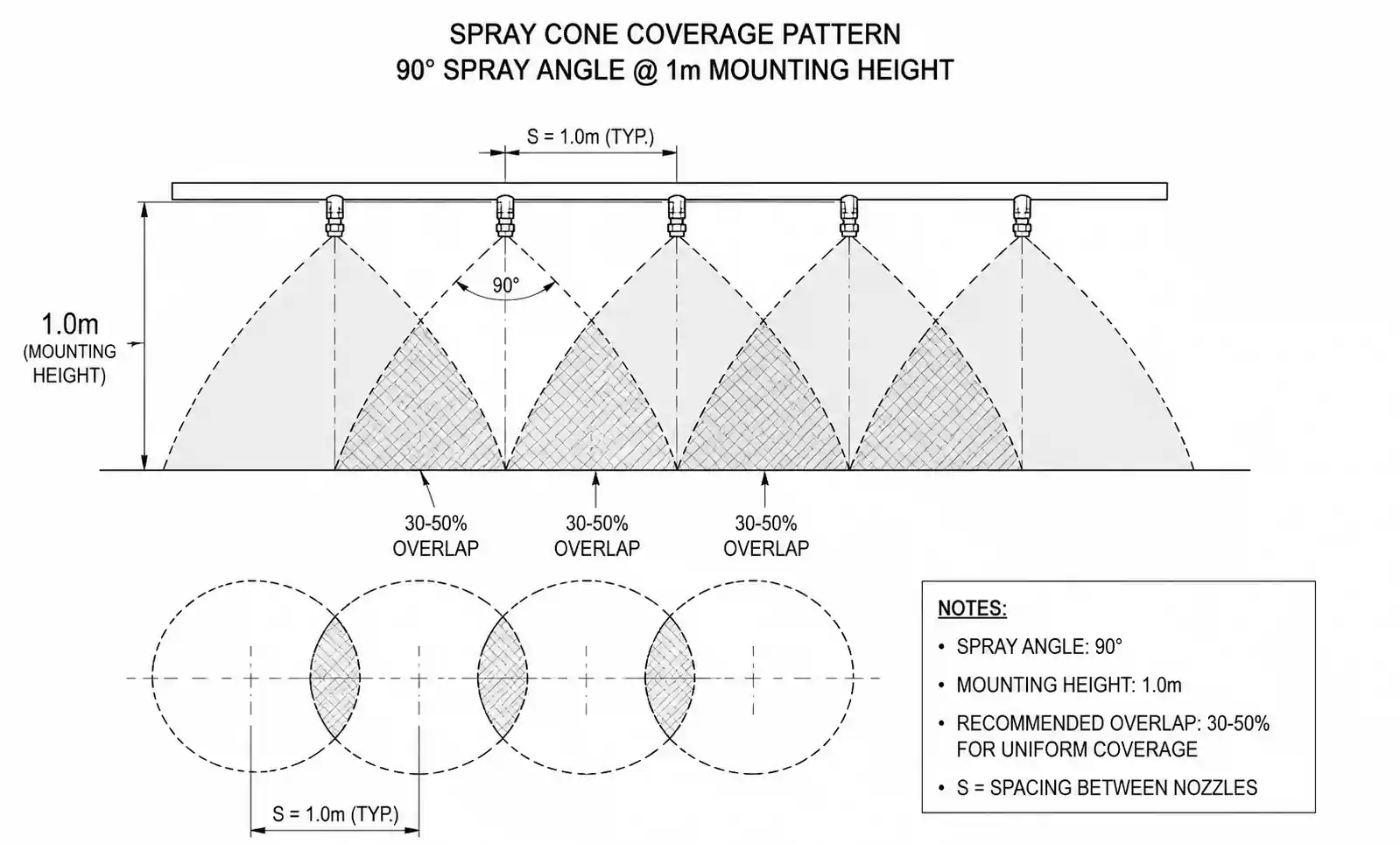

! Sprühabdeckung-Muster-Diagramm

6. Häufige Installations- und Wartungsfehler

6.1 Falsche Düsenausrichtung

Düsen, die im falschen Winkel montiert sind, verursachen Verzerrung des Sprühmusters und Wandimpingment. Bei nach unten sprühenden Düsen in einem vertikalen Turm sollte die Achse der Düse wirklich vertikal sein – selbst eine Neigung von 10° kann das Spritzmuster um 0,5 Meter auf 3 Metern Abstand verschieben und so Trockenzonen schaffen.

In einer Chemiefabrik diagnostizierten wir eine schlechte Schrubbleistung, verursacht durch Düsen, die sich im Laufe der Zeit gelockert und durch Vibrationen um 15–20° gedreht hatten. Das Nachdrehen und Anbringen von Sicherungsscheiben lösten das Problem sofort und erhöhten die Entnahmeeffizienz von 78 % auf 91 %, ohne weitere Änderungen.

6.2 Unzureichende Filterung

Scrubber-Rezirkulationsschleifen müssen eine ausreichende Filtration stromaufwärts von den Düsen haben. Wir empfehlen:

• Hohle Kegeldüsen (3–8 mm Öffnung): 50–100 Mesh Sieb oder automatischer Rückspülfilter
• Spiraldüsen (12–25 mm Durchgang): 10–20 Mesh Sieb ausreichen

Fallstudie: Ein Venturi-Reiniger in einem kohlebefeuerten Kraftwerk hatte zunächst keine Inline-Filtration. Hohle Kegeldüsen verstopften innerhalb von 3–4 Tagen und erforderten wöchentliche Abschaltungen zur Reinigung. Nach der Installation automatischer Rückspülfilter (100 Gitter) verlängerte sich die Lebensdauer der Düse auf 6–8 Wochen, und die ungeplante Ausfallzeit sank um 85 %.

6.3 Verschleißüberwachung ignorieren

Der Verschleiß der Düsen ist allmählich und heimtückisch. Die Durchflussrate kann um 10–20 % abnehmen, bevor die Sichtprüfung eine Vergrößerung der Öffnung zeigt. Bis der Sprühwinkel sichtbar verengt, hat sich die Effizienz bereits deutlich verschlechtert.

Best Practice: Richte ein Flussüberwachungsprogramm ein. Messen und protokollieren Sie die Durchflussrate für jede Düse oder jedes Verteiler vierteljährlich. Wenn der Durchfluss um 10 % sinkt oder der Sprühwinkel um 15 % schmaler wird, ersetze die Düse. Warte nicht auf ein vollständiges Scheitern.

Für kritische Reiniger installieren wir Differenzdrucksender an jedem Düsenkopf. Ein ΔP-Rückgang von 15 % führt zu Verschleiß und löst automatisch einen Wartungsauftrag aus.

6.4 Mischdüsentypen oder -modelle

Die Verwendung verschiedener Düsenmodelle auf demselben Ansaugrohr führt zu einer ungleichmäßigen Durchflussverteilung. Wenn eine Düse einen geringeren Druckabfall aufweist, raubt sie den Fluss der anderen. Verwenden Sie immer identische Düsen (gleiches Modell, Öffnungsgröße und Verschleißzustand) an einem gemeinsamen Header.

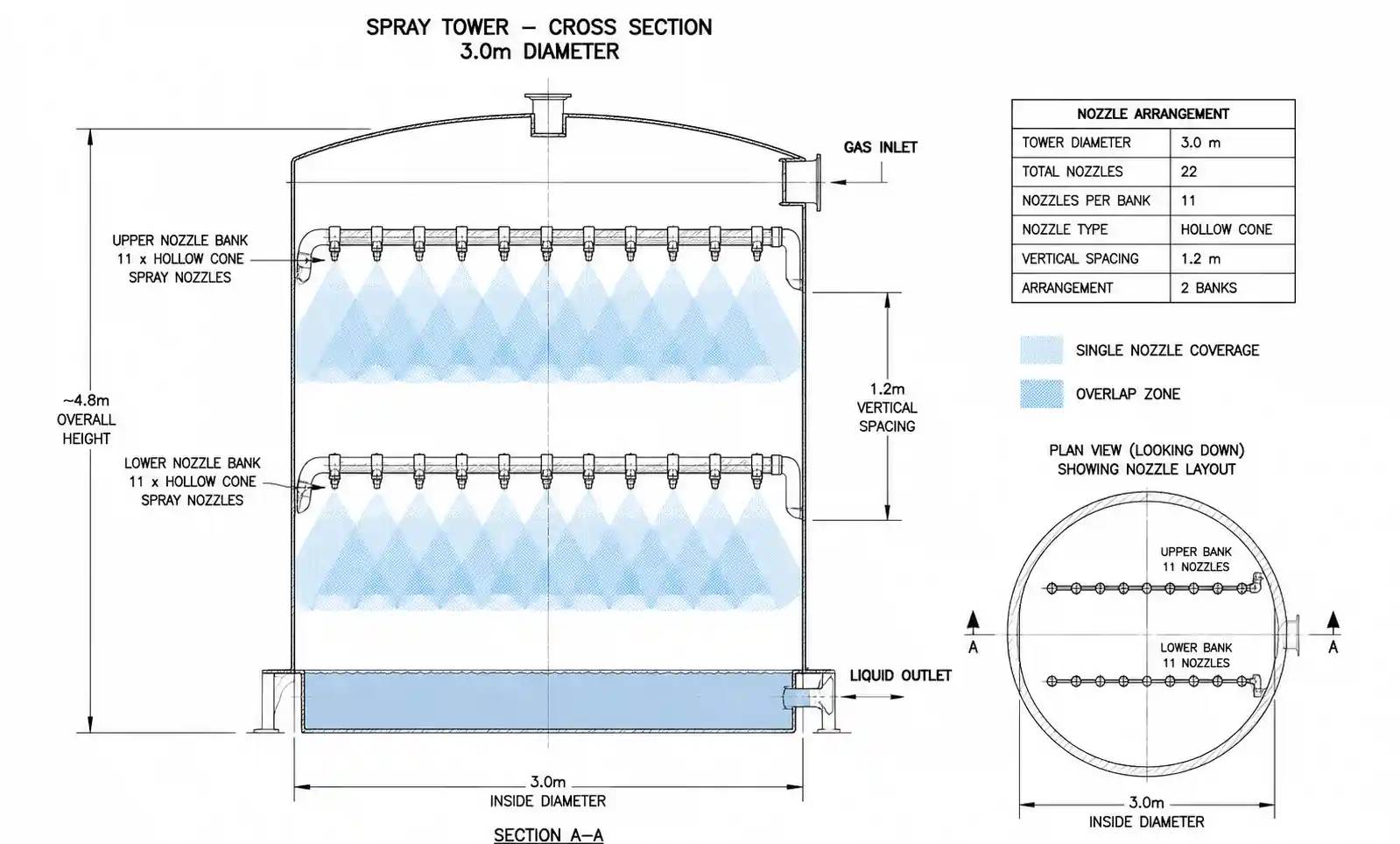

! Sprühturm-Düse-Layout

7. Quellen- und Versorgungsaspekte

7.1 OEM- vs. Aftermarket-Düsen

Düsen des Originalherstellers (OEM) sind in der Regel 30–50 % teurer als Nachrüstalternativen, bieten aber eine bessere Dokumentation, gleichbleibende Qualität und getestete Leistungsdaten.

Wann sollte man OEM verwenden:

• Erstinstallation oder größere Nachrüstung
• Leistungskritische Anwendungen (regulatorische Compliance)
• Wann Sie zertifizierte Sprühmusterdaten und Tropfengrößenverteilung benötigen

Wann der Aftermarket akzeptabel ist:

• Routinemässiger Austausch auf wohlcharakterisierten Systemen
• Kostengetriebene, hochvolumige Einkäufe
• Nicht-kritische Scrubber mit großen Leistungsmargen

Wichtige Anforderung: Nachrüstdüsen müssen Testdaten für Durchfluss versus Druck, Sprühwinkel und Tröpfchengrößenverteilung liefern. Vermeiden Sie Lieferanten, die nur Maßzeichnungen anbieten.

7.2 Vorlaufzeit und Inventarstrategie

Standard-Edelstahldüsen sind typischerweise mit einer Vorlaufzeit von 1–2 Wochen erhältlich. Exotische Materialien (Siliziumkarbid, Wolframkarbid) können eine Vorlaufzeit von 8–12 Wochen haben, insbesondere bei individuellen Gewindegrößen oder Durchflussraten.

Empfohlenes Inventar:

• Halten Sie 20–30 % der installierten Düsenanzahl als Ersatzteile für Edelstahldüsen
• 50–100 % Ersatzteile für Keramikdüsen aufbewahren (lange Durchlaufzeit, spröde)
• Düsen unter sauberen, trockenen Bedingungen zu lagern; Inspizieren Sie die Öffnungen vor der Installation

7.3 Gewindestandards und Austauschbarkeit

Die meisten industriellen Schrubberdüsen verwenden Standard-Rohrgewinde: 1/4" NPT, 3/8" NPT, 1/2" NPT oder 3/4" NPT. Europäische Geräte können BSP-Gewinde verwenden. Überprüfen Sie den Threadtyp, bevor Sie Ersatz bestellen.

Wenn Sie von einem Düsentyp auf einen anderen umsteigen (z. B. Hohlkegel zu Spiral), überprüfen Sie, ob die neuen Düsen denselben Gewindeverbindung und dieselbe Sprührichtung haben. Einige Düsen haben Innengewinde, andere weiblich; Einige sprühen in Linie mit der Gewindeachse, andere in 90°-Richtung.

8. FAQ

F1: Woran erkenne ich, ob meine Düsen abgenutzt sind?

A: Messung der Durchflussrate bei festem Druck und Vergleich mit Basis- oder Herstellerdaten. Ein Rückgang von 10–15 % weist auf erheblichen Verschleiß hin. Visuelle Anzeichen sind eine Vergrößerung der Öffnung, ein asymmetrisches Sprühmuster oder eine Verengung des Sprühwinkels. Bei Keramikdüsen sollte man auf Absplitter oder Risse achten.

F2: Kann ich die Effizienz des Schrubbers einfach durch Erhöhung des Düsendrucks erhöhen?

A: Nur bis zu einem gewissen Punkt. Der Durchfluss steigt um die Quadratwurzel des Drucks, sodass eine Verdopplung des Drucks nur 1,41 × Fluss ergibt. Ab 80–100 PSI besteht außerdem ein erhöhter Verschleiß an der Düse, höhere Energiekosten der Pumpe und das Potenzial für Sprühablenkung in hochgeschwindigkeitsgasströmen. Wenn du mehr Flüssigkeitsfluss brauchst, füge Düsen hinzu oder benutze größere Öffnungen.

F3: Warum verschlechtert sich die Leistung meines Schrubbers, obwohl die Durchflussraten normal sind?

A: Überprüfe das Sprühmuster. Teilweise Verstopfungen oder Verschleiß können den Sprühwinkel verschieben oder ein asymmetrisches Muster erzeugen, wodurch trockene Zonen im Reiniger entstehen, selbst wenn der Gesamtdurchfluss korrekt ist. Wir empfehlen vierteljährliche Spraymuster-Audits mit wasserempfindlichem Papier oder Hochgeschwindigkeitsbildgebung.

F4: Welches Düsenmaterial sollte ich für FGD-Schrubbermaschinen verwenden?

A: Für feuchte Kalkstein-FGD mit Gipsschlamm (pH 5–6, 15–25 % Feststoffe) ist Siliziumkarbid die kostengünstigste langfristige Wahl. Es ist sowohl Abrieb als auch saure Korrosion widerstandsfähig. Vermeiden Sie einfachen Edelstahl; Verwenden Sie mindestens gehärtete 17-4 pH, wenn das Budget keine Keramik zulässt.

F5: Wie oft sollte ich Schrubberdüsen austauschen?

A: Es hängt vom Material- und Serviceschwere ab. Edelstahl in sauberem Wasser: 1–2 Jahre. Edelstahl in Schlamm: 2–6 Monate. Siliziumkarbid in Suspension: 2–3 Jahre. Führen Sie ein bedingungsbasiertes Ersatzprogramm unter Verwendung von Flussüberwachung statt fester Intervalle ein.

F6: Kann ich luftverzerflehende Düsen in einem Venturi-Schrubber verwenden?

A: Im Allgemeinen nein. Luftatomisierende Düsen benötigen eine saubere Flüssigkeit (keine Feststoffe), und die hohe Gasgeschwindigkeit des Venturis würde den atomisierenden Luftstrahl stören. Bleib bei Venturi-Schrubbern bei hydraulischen Düsen (hohler Kegel oder Spirale).

F7: Welcher Sprühwinkel ist der beste für Scrubber-Düsen?

A: Für Sprühtürme und gepackte Betten: 80–120° für eine gute Abdeckung mit angemessener Düsenzahl. Für Venturi-Scrubber: 60–90° sind ausreichend, da Spray in einen geschlossenen Hals injiziert wird. Größere Winkel erfordern geringere Montagehöhen, um denselben Abdeckungsdurchmesser zu erreichen.

! wasserempfindliches-Papier-Spray-Audit

9. Fazit

Die Wahl der richtigen Sprühdüse für Ihren Reiniger ist ein multivariables Optimierungsproblem, bei dem Tropfengröße, Durchflusskapazität, Verstopfungsbeständigkeit, Materialverschleißdauer und Kosten ausgewogen werden. Die häufigsten Fehler, die wir sehen, sind die Untergröße der Düsenanzahl (was zu schlechter Abdeckung führt), das Ignorieren der Materialwahl (was zu schnellem Verschleiß führt) und die Vernachlässigung der Wartungsüberwachung (was eine allmähliche Leistungsabnahme ermöglicht).
