Shipping
DHL/FedEx/UPS/TNT/Sea Freight (Global Delivery)
Delivery Time
In-stock: 2-5 days | Custom: 7-15 days
Certifications
ISO9001, CE, RoHS, FDA (Food Grade)
UQD Series Quick Coupling
SKU
UQD
Categories
Quick Couplings, Thermal Control Couplings
Effective Flow Diameter
DN 1/8″ to 1/2″
Material
316 Stainless Steel
Maximum Pressure
20 bar
Mechanical Lifespan
1,000 cycles
Operating Temperature Range
-40 °C to +125 °C
Applicable Fluids
Deionized Water, Purified Water, Water-Glycol, Water-Propylene Glycol

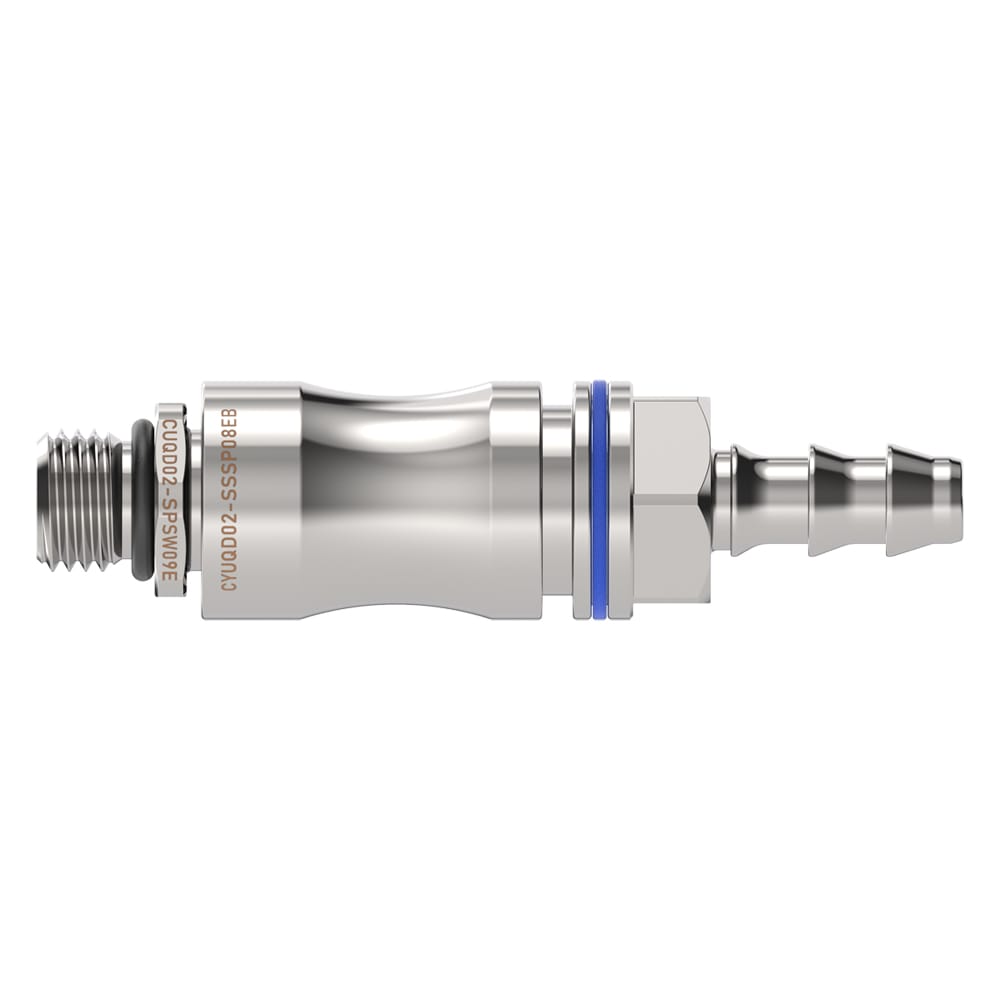

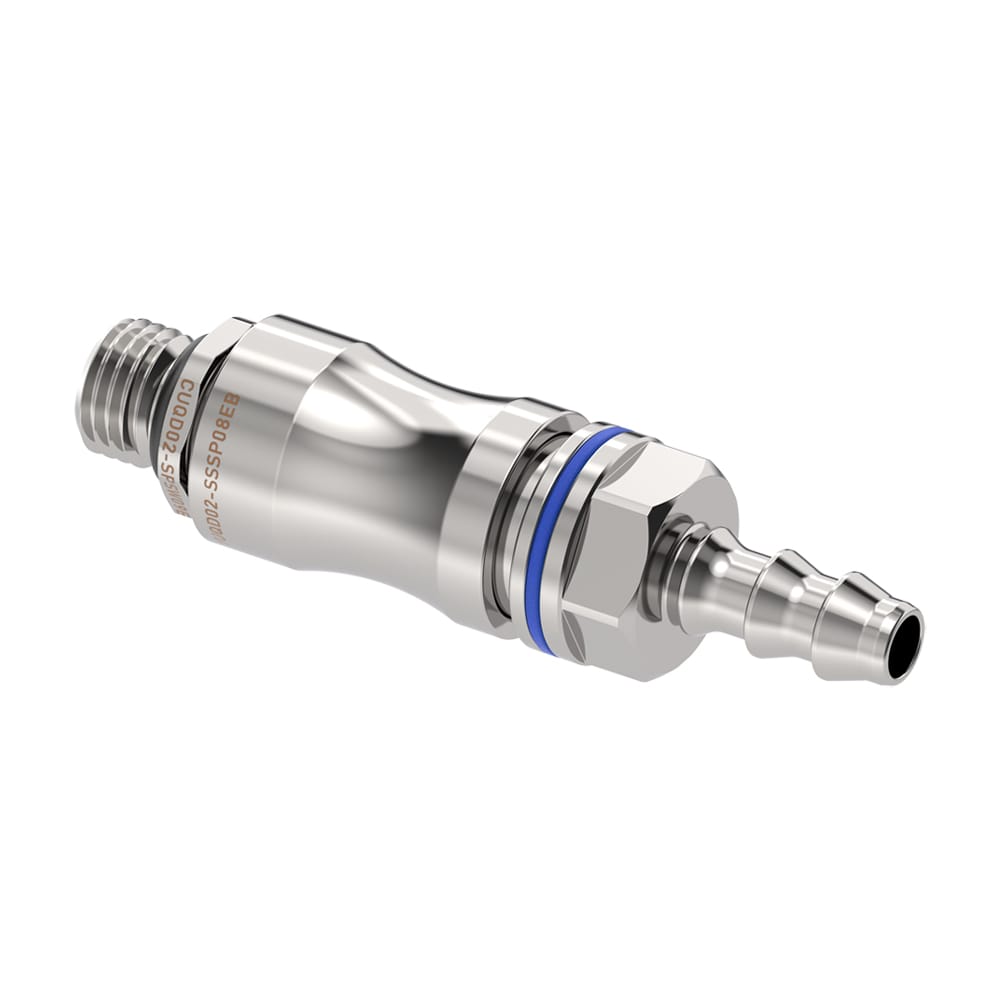

UQD-Serie Schnellkupplung
SKU: UQD
Kategorien: Schnellkupplungen, Wärmeregelungskupplungen
Überblick
Die UQD-Serie Schnellkupplung ist eine präzise Schnelltrennungs-Flüssigkeitskupplung, die für schnelles, werkzeugfreies An- und Abschalten in Hochleistungsflüssigkeitssystemen entwickelt wurde. Mit einer flachen, undichten Schnittstelle und einem sicheren Verriegelungsdesign minimiert es Flüssigkeitsverluste und Verunreinigungen und liefert zuverlässige Leistung in anspruchsvollen Anwendungen.
Schlüsselmerkmale
- Flat-Face Leck-Free Design – Eliminiert Flüssigkeitsverlust und Verunreinigung während der Kupplung und Abschaltung
- Werkzeugfreier Betrieb – Schnellverschlussmechanismus ermöglicht schnelle Verbindungen ohne zusätzliche Ausrüstung
- Sicherer Verriegelungsmechanismus – Das Stahlkugelverriegelungsdesign gewährleistet ein stabiles, zuverlässiges Eingreifen
- Kompakte Struktur – Verriegelt sofort nach dem Einsetzen für eine intuitive, einfache Bedienung
- Hervorragende Korrosionsbeständigkeit – 316 Edelstahlkonstruktion mit Schutzbeschichtung hält harten Bedingungen stand
- Großer Temperaturbereich – Arbeitet zuverlässig von -40 °C bis +125 °C
Technische Spezifikationen
| Spezifikation | Details |
|---|---|
| Effektiver Durchflussdurchmesser | DN 1/8" bis 1/2" |
| Material | 316 Edelstahl |
| Maximaldruck | 20 Bar |
| Mechanische Lebensdauer | 1.000 Zyklen |
| Betriebstemperaturbereich | -40 °C bis +125 °C |
| Anwendbare Flüssigkeiten | Deionisiertes Wasser, gereinigtes Wasser, Wasserglykol, Wasser-Propylenglykol |
Anwendungen
- Flüssigkühlsysteme für Rechenzentren
- Industrielle Prozesskühlung
- Robotik und Automatisierung
- Wärmemanagement von Elektrobatterien
- Präzisionsfluidnetze
- Fertigungs- und Automobilsysteme
- Chemische Verarbeitung
Strukturelle Vorteile
- Flachkopf-Konstruktion gewährleistet ein undichtes Ein- und Abkoppeln
- Kompakte Fläche optimiert die Platzausnutzung in engen Installationen
- Langlebige 316SS-Hülle und Beschichtung bieten außergewöhnliche Korrosionsbeständigkeit
- Sofortiges Verriegeln beim Einfügen vereinfacht die Funktionsweise und verkürzt die Verbindungszeit
Für Preise, OEM/ODM-Partnerschaften oder Großbestellungen bitte eine Anfrage senden.
