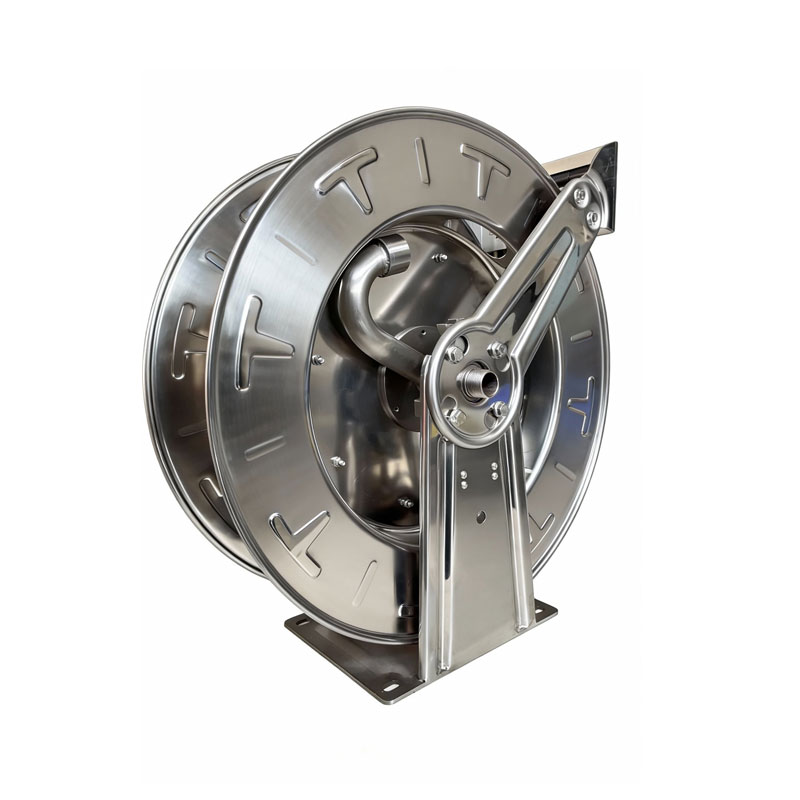

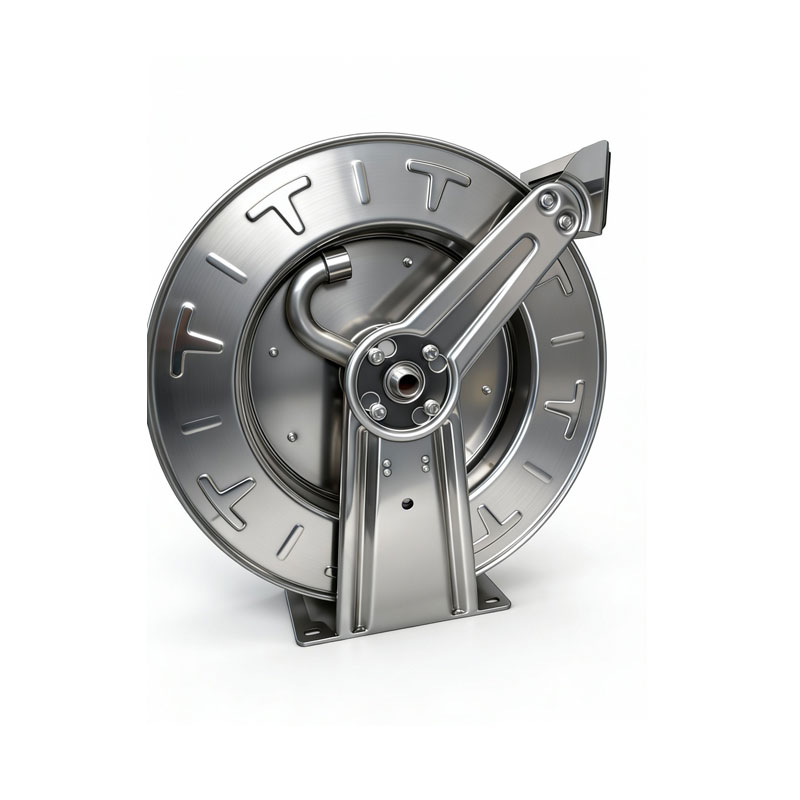

Edelstahlfeder-getriebene Slangspule CY-DS84
SKU: CY-DS84
Kategorien: Luftschlauchspulen | Schlauchrollen | Hydraulische Spulen | Ölschlauchrollen | Federgetriebene Schlauchspulen
Überblick
Die CY-DS84 ist eine professionelle, federgetriebene Spule, die für zuverlässige automatische Rückziehung und organisierte Lagerung in anspruchsvollen industriellen Umgebungen entwickelt wurde. Gefertigt aus korrosionsbeständigem 304-Edelstahl mit elektrochemischer Oberflächenbehandlung, bietet diese Rolle Haltbarkeit und Leistung in Werkstätten, Fabriken, Servicezentren und Baustellen. Konzipiert für Luft-, Wasser-, Öl-, Hydraulik- und Fettanwendungen, verbindet es robuste Ingenieurskunst mit praktischen Funktionen, die die Arbeitssicherheit erhöhen und die Lebensdauer des Schlauchs verlängern.
Schlüsselmerkmale
- Geschlossene Antriebsfeder: Geschützter Antriebsmechanismus verhindert Umweltverunreinigungen und verlängert die Lebensdauer der Komponenten
- Verstellbarer Polsterstopp: Verriegeln Sie den Schlauch in beliebiger Länge für präzise Steuerung und Sicherheit
- Verstellbare Führungsarme: Mehrere Positionierungsoptionen für flexible Wand-, Decken- oder Bodeninstallation
- Langlebige Antriebsfedern: Kupplungsspule eliminiert praktisch Federschäden durch Rückwärtswickeln
- Korrosions- und Schmutzbeständigkeit: 304 Edelstahlkonstruktion mit elektrochemischer Oberflächenbehandlung hält harten Bedingungen stand
- Automatische Rückziehung: Federgetriebener Mechanismus sorgt für einen gleichmäßigen, gleichmäßigen Schlauchrückgewinn
Anwendungen
- Druckluftsysteme
- Wasserzufuhr und -zirkulation
- Hydraulischer Flüssigkeitstransfer
- Ölverteilung
- Fettschmiersysteme
- Industriewerkstätten und Wartungsanlagen
- Bau- und Servicebetrieb
Technische Spezifikationen
| Spezifikation | Details |
|---|---|
| Maximaldruck | 21 bar |
| Betriebstemperatur | Bis zu 99°C (niedriger und mittlerer Druck) |
| Material | 304 Edelstahl |
| Antriebstyp | Federgetrieben mit Kupplungsmechanismus |
| Gewicht (ohne Schlauch) | Das variiert je nach Modell |
| Schlauchverbindung | NPT Interner Thread |
| Installation | Wand-, Decken- oder Bodenmontage |
Verfügbare Modelle
Die CY-DS84-Serie umfasst mehrere Konfigurationen, um verschiedene Schlauchgrößen und -längen zu ermöglichen:
| Modell | Gewicht (kg) | Schlauch-ID (mm) | Schlauch OD (mm) | Steckdose | Schlauchlänge (m) | Abmessungen L×W×H (mm) |
|---|---|---|---|---|---|---|
| LC600 OLS-S | 15 | 10 | 15 | 3/8" | 15 | 492×206×521 |
| LC607 OLS-S | 16 | 10 | 15 | 3/8" | 21 | 492×206×521 |
| LC800 OLS-S | 15 | 13 | 19 | 1/2" | 15 | 492×206×521 |
| LC807 OLS-S | 17 | 13 | 19 | 1/2" | 21 | 492×206×521 |
| DS605 OLS | 17 | 10 | 15 | 3/8" | 23 | 479×226×498 |
| DS805 OLS | 17 | 13 | 19 | 1/2" | 21 | 479×226×498 |
| DS900 OLS | 17 | 19 | 27 | 3/4" | 12 | 479×226×498 |
| DS806 OLS | 18 | 13 | 19 | 1/2" | 25 | 479×291×498 |
| DS807 OLS | 18 | 13 | 19 | 1/2" | 30 | 479×291×498 |
| D906 OLS | 18 | 19 | 27 | 3/4" | 20 | 479×291×498 |
| 56-00 OLS | 10 | 10 | 15 | 3/8" | 11 | 356×156×365 |
| 78-00 OLS | 19 | 13 | 19 | 1/2" | 15 | 502×178×514 |
| D92-00 OLSBW | 52 | 13 | 20 | 1/2" | 30 | 667×305×670 |
| D93-00 OLSBW | 53 | 19 | 30 | 3/4" | 23 | 667×305×670 |
| D94-00 OLSBW | 53 | 25 | 38 | 1" | 15 | 667×305×670 |
| D92-00 OMSBW | 54 | 13 | 21 | 1/2" | 23 | 667×305×670 |
| D93-00 OMSBW | 54 | 19 | 30 | 3/4" | 15 | 667×305×670 |
Manuelle Spulenoptionen
Für Anwendungen, die manuelle Bedienung erfordern, bietet die HS-Serie zuverlässige Alternativen:
| Modell | Gewicht (kg) | Druck (Bar) | Steckdose | Schlauchlänge (m) | Abmessungen L×W×H (mm) |
|---|---|---|---|---|---|
| HS18-000 | 16 | 35 | 1/2" | 130 | 508×464×483 |
| HS28-000 | 16 | 35 | 1/2" | 191 | 508×616×483 |
| HS19-000 | 17 | 35 | 3/4" | 130 | 508×464×483 |
| HS29-000 | 16 | 35 | 3/4" | 191 | 508×616×483 |
| HS37-000 L | 21 | 35 | 1" | — | 604×584×626 |
Wichtige Hinweise
- Schlauch nicht enthalten. Konsultieren Sie CYCO für die Auswahl und Verfügbarkeit kompatibler Schläuche.
- Manuelle mittlere Druckspulen arbeiten bei maximal 99°C.
- Alle Modelle verfügen über NPT-interne Gewindeverbindungen für Standard-Industriekompatibilität.
Bereit, Ihr Schlauchmanagementsystem zu optimieren? Kontaktieren Sie CYCO für detaillierte Spezifikationen, individuelle Konfigurationen, OEM/ODM-Lösungen oder Großbestellpreise.
