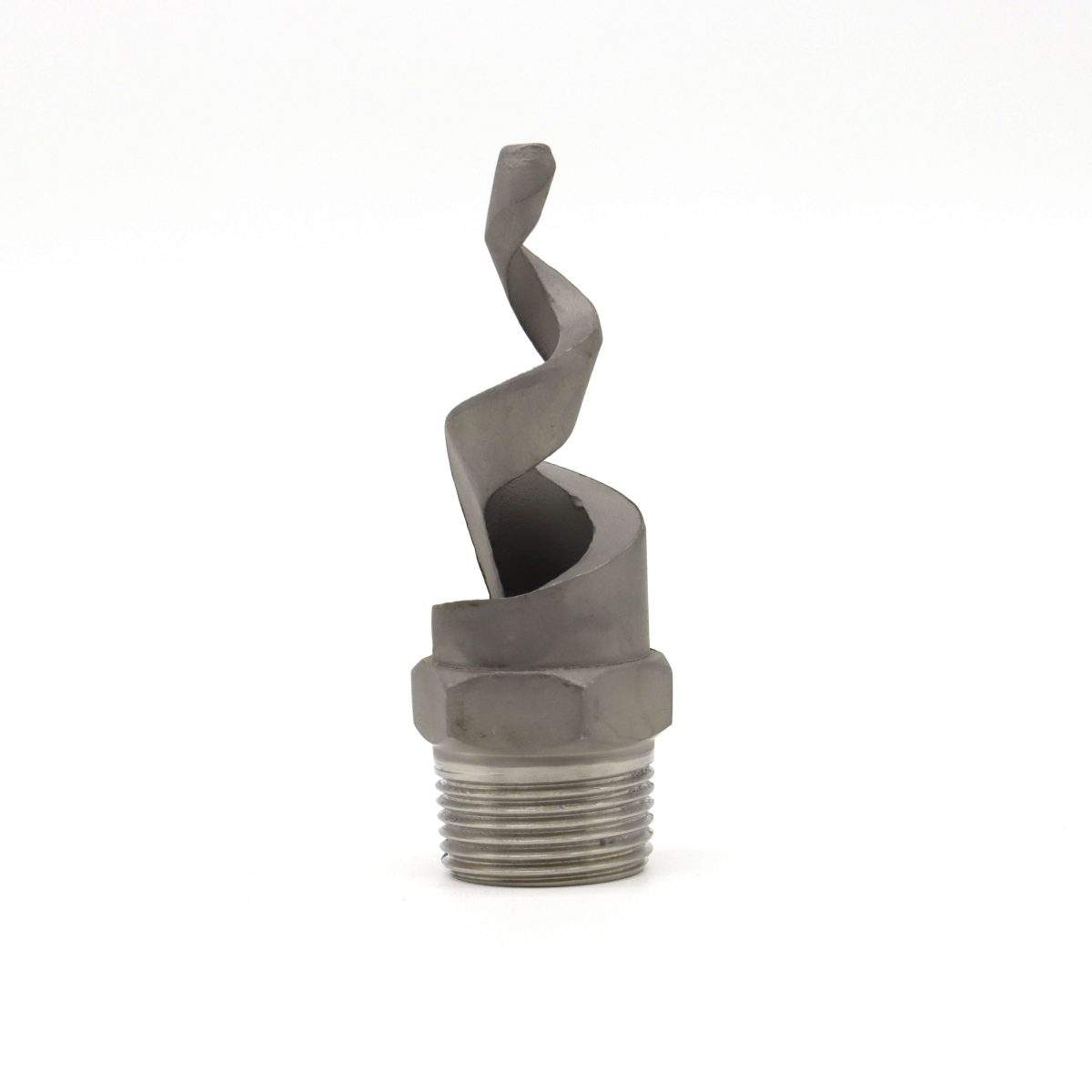

Spiral-Sprühdüsen – Industrie-Vollkegel und hohle Kegeldüsen
SKU-Sortiment: SPJT-Serie | Kategorie: Industrielle Sprühdüsen
Spiralspritzdüsen liefern eine präzise Atomisierung und gleichmäßige Abdeckung für anspruchsvolle industrielle Anwendungen. Diese Düsen sind in vollen Kegel- und Hohlkegelmustern mit Sprühwinkeln von 60° bis 170° erhältlich und sind für Gaskühlung, Abgasreinigung und Schadstoffkontrollsysteme konstruiert. Aus Edelstahl, Siliziumkarbid, Messing und Kunststoffmaterialien gefertigt, minimieren Spiraldüsen das Risiko von Flüssigkeitsverstopfungen und halten eine konstante Leistung über Druckbereiche von 0,7 bis 25 bar.
Sprühmuster & Spezifikationen
| Funktion | Spezifikation |
|---|---|
| Sprühmuster | Vollkegel, hohler Kegel |
| Sprühwinkel | 60°, 90°, 120°, 150°, 170° |
| Durchflussbereich | 2,4 – 11.960 L/min |
| Betriebsdruck | 0,7 – 25 bar |
| Fadengrößen | 1/4" – 4" (NPT oder BSPT) |
| Öffnungsdurchmesser | 2,4 – 64,6 mm |
Materialoptionen
Edelstahlqualitäten
- 254SMO: Hervorragende Korrosionsbeständigkeit bei der Entsalzung von Meerwasser und Gasentschwefelung
- 316SS/316L: Erhöhter Molybdängehalt für eine verbesserte Resistenz gegen Chlorid und organische Säuren
- 2205 Duplex: Ausgezeichnete Festigkeit und Korrosionsbeständigkeit von Pitting für chemische Geräte
- 2507 Super Duplex: Hoher Chrom- und Molybdängehalt für extreme Korrosionsumgebungen
Spezialmaterialien
- Siliziumkarbid: Keramische Konstruktion mit Hochtemperaturbeständigkeit, Oxidationsbeständigkeit und Wärmestoßtoleranz
- PVDF: Hervorragende chemische Beständigkeit mit niedrigem Reibungskoeffizienten
- PTFE (Teflon): Atmosphärische Alterung und Strahlungsresistenz mit neutraler pH-Leistung
Leistungsdaten – Standard-Spiraldüsen
| Einlassgröße | Kapazitätsgröße | Öffnung (mm) | Durchflussrate @ 0,7 bar (L/min) | Durchflussrate @ 3 bar (L/min) | Durchflussrate @ 7 bar (L/min) |
|---|---|---|---|---|---|
| 1/4" | 07 | 2.4 | 2.4 | 3,9 | 8,4 |
| 1/4" | 13 | 3.2 | 3.2 | 7.3 | 15,7 |
| 1/4" | 20 | 4.0 | 3.2 | 11.2 | 24 |
| 3/8" | 30 | 4.8 | 3.2 | 16,7 | 36 |
| 1/2" | 82 | 7,9 | 3.2 | 65 | 99 |
| 3/4" | 120 | 9,5 | 4.8 | 95 | 145 |
| 1" | 340 | 15,9 | 6.4 | 270 | 410 |
| 1-1/2" | 640 | 22.2 | 7,9 | 505 | 770 |
| 2" | 1400 | 34,9 | 11.1 | 1105 | 1690 |
| 3" | 2560 | 44,5 | 14,3 | 2020 | 3090 |
| 4" | 5250 | 64,6 | 15,9 | 4140 | 6330 |
Flansch-Siliziumkarbid-Spiraldüsen
Hochströmungs-Spiraldüsen mit Polyester-Flanschbefestigung für großflächige Industrieanlagen. Hohlkegel-Spritzmuster mit cuspidaler Carborundumstruktur sorgt für eine gleichmäßige Flüssigkeitsverteilung und minimale Verstopfungen.
**Flanschgrößen: 2", 3", 4"
Sprühwinkel: 60° – 180° (2"), 60° – 120° (3" & 4")
Durchflussbereich: 535 – 2.000 L/min @ 0,7 bar
| Flanschgröße | Kapazitätsgröße | Öffnung (mm) | Durchflussrate @ 0,7 bar (L/min) | Durchflussrate @ 3 bar (L/min) | Durchflussrate @ 7 bar (L/min) |
|---|---|---|---|---|---|
| 2" | 1400 | 34,9 | 535 | 1105 | 1690 |
| 2" | 1780 | 38.1 | 680 | 1405 | 2150 |
| 3" | 2560 | 44,5 | 980 | 2020 | 3090 |
| 3" | 3360 | 50.8 | 1280 | 2650 | 4050 |
| 4" | 5250 | 64,6 | 2000 | 4140 | 6330 |
Verstellbare Verbindungszubehör
Flexible Sprühwinkel- und Richtungssteuerung mit verstellbaren Düsenanschlüssen.
| Einlassgröße | Sprühwinkel | Düsenlänge (mm) |
|---|---|---|
| 1/4" | 60°, 150°, 170° | 53,9 |
| 1/4" | 90°, 120° | 47,6 |
| 3/8" | 60°, 150°, 170° | 60,3 |
| 3/8" | 90°, 120° | 47,6 |
| 1/2" | 60°, 150°, 170° | 79,4 |
| 1/2" | 90°, 120° | 64,6 |
| 3/4" | 60°, 150°, 170° | 87,3 |
| 3/4" | 90°, 120° | 69,9 |
| 1" | 60°, 150°, 170° | 116 |
| 1" | 90°, 120° | 92.1 |
| 1-1/2" | 60°, 150°, 170° | 171 |
| 1-1/2" | 90°, 120° | 111 |
| 2" | 60°, 170° | 175 |
| 3" | 60° | 302 |
| 3" | 90°, 120° | 203 |
| 4" | 60°, 90°, 120° | 229 |
Wichtige Vorteile
- Geringes Verstopfungsrisiko: Ein beschleunigtes Flow-Kanaldesign reduziert die Bildung von Flüssigkeitsbarrieren bei gleichzeitiger Kapazitätsaufrechterhaltung
- Gleichmäßige Abdeckung: Präzise Blattstruktur sorgt für eine optimale Partikelverteilung und Sprühgleichmäßigkeit
- Hohe Durchflusskapazität: Unterstützt Durchflussraten bis zu 11.960 L/min für großflächige Industriesysteme
- Flexible Installation: Kompatibel mit Standardrohrsystemen; Leicht zu installieren oder nachzurüsten
- Korrosionsbeständig: Mehrere Materialoptionen für aggressive chemische und marine Umgebungen
- Minimale Verstopfung: Große, ungehinderte Durchflusskanäle, ideal für Anwendungen mit hohem Feststoffgehalt
Industrielle Anwendungen
- Abgasreinigung (Schiffe, Industrieanlagen)
- Entschwefelung und Entwertung von Rauchgassen
- Gaskühlsysteme
- Staubentfernung und Umweltschutz
- Wasch- und Spülarbeiten
- Brandschutz- und Brandschutzsysteme
- Ausrüstung zur Entsalzung von Meerwasser
- Chemische Verarbeitungs- und Tankersysteme
Qualitätssicherung
CYCO-Spiraldüsen werden umfassend getestet und validiert:
- Salzsprühkorrosionstests an allen Rohstoffen
- Präzisionsmaßmessung (CMM) zur Genauigkeitsverifikation
- Materialspektrumanalyse zur Zusammensetzungsverifikation
- Leistungstests bei niedrigen, mittleren und großen Durchflussraten (0–10 bar, 200–2.500 L/min)
- Laserpartikelanalysator für die Analyse der Tröpfchengrößenverteilung
- Vollständiger Sprühwinkel-, Durchfluss- und Atomisierungsleistungsvalidierung
Bestellinformationen
Format: [Einlassgröße] – SPJT – [Materialcode] – [Sprühwinkel] – [Kapazität]
Beispiel: 1/4 – SPJT – SS – 120 – 7
Materialcodes:
- Edelstahl: Edelstahl
- 316SS: 316 Edelstahl
- 254SMO: 254 Super Austenitic Edelstahl
- 2205: Duplex Edelstahl
- 2507: Super Duplex Edelstahl
- PVDF: Polyvinylidenfluorid
- PTFE: Polytetrafluorethylen (Teflon)
- PP: Polypropylen
Über CYCO
CYCO (Dongguan Changyuan Spraying Technology) stellt seit 1997 industrielle Sprühdüsen her. Mit Spezialisierung auf Vollkegel-, Hohlkegel-, Spiral-, Luftverdampfungs- und Tankwaschdüsen liefert CYCO über 2.000 Kunden weltweit maritime Reinigungssysteme, Abgasreinigungsgeräte und maßgeschneiderte Sprühlösungen.
Fordern Sie ein Angebot an oder besprechen Sie individuelle Spezifikationen mit unserem Ingenieurteam. Kontaktieren Sie uns für Großbestellungen, OEM/ODM-Lösungen und technischen Support.
