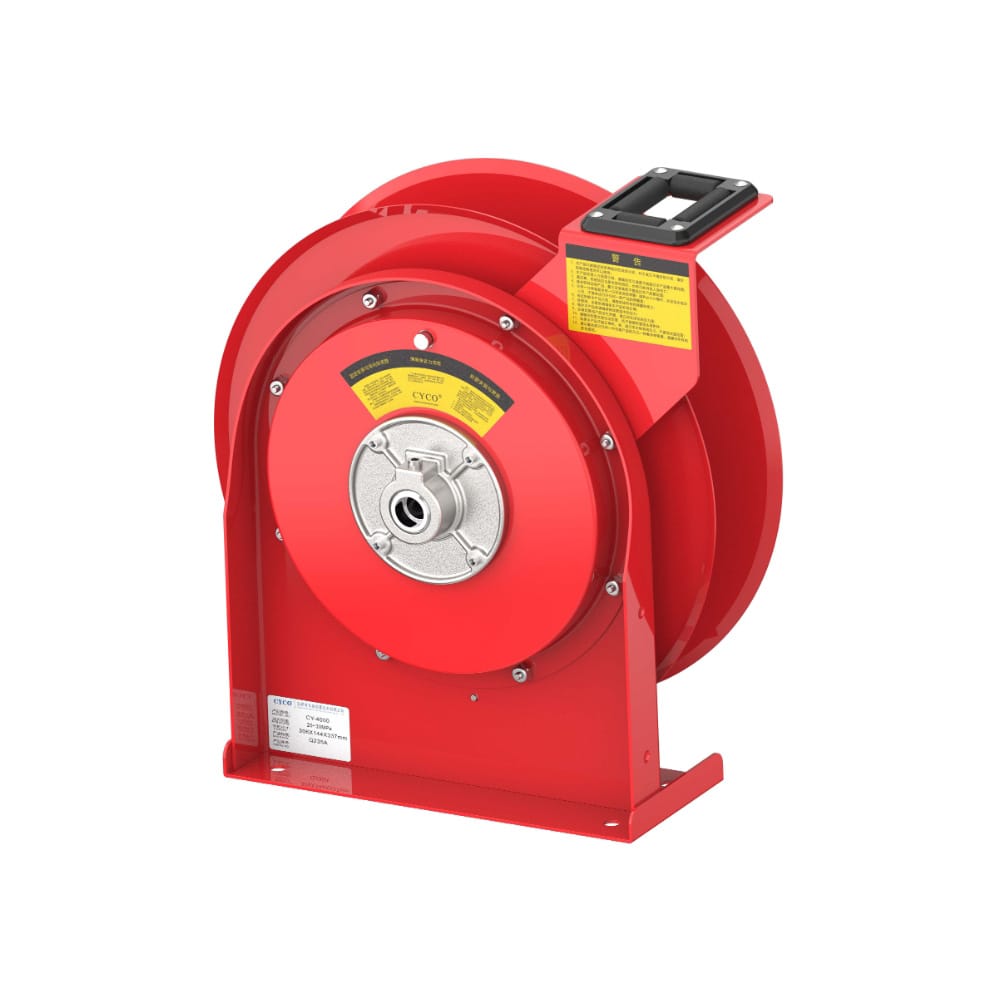

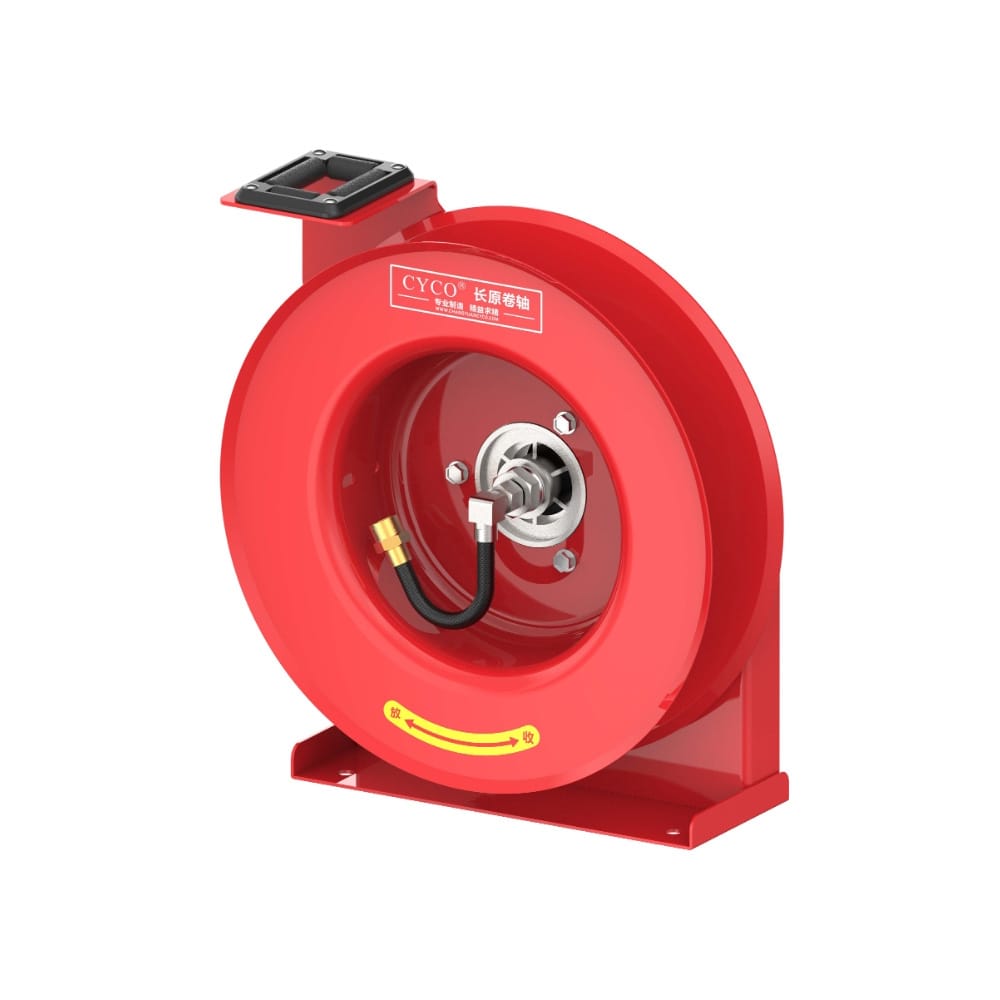

Schlauchspule CY-30/40/50 Serie
Kategorie: Schlauchspulen, federgetriebene Schlauchspulen
Überblick
Die CY-30/40/50-Serie ist eine professionelle, federgetriebene Spule, die für anspruchsvolle Industrie-, Bau- und Werkstattumgebungen entwickelt wurde. Diese vielseitige Lösung besteht aus schwerer Stahlkonstruktion und korrosionsbeständiger Pulverbeschichtung und bietet ein zuverlässiges Schlauchmanagement bei Niederdruckgas/Wasser-, Mitteldrucköl- und Hochdruckölanwendungen mit glattem, verhedderungsfreiem Einzug und flexiblen Befestigungsmöglichkeiten.
Schlüsselmerkmale
- Verstellbarer Pufferstopp – Sperrt den Schlauch auf beliebiger Länge außerhalb der Rolle für betriebliche Flexibilität
- Verstellbarer Führungsarm – Mehrere Positionierungsoptionen für vielseitige Nutzung und Feldanpassungen
- Geschlossene Antriebsfeder – Vollständig geschlossener Kupplungsmechanismus schützt vor Umweltschäden und Rückwärtswicklung
- Langlebige Antriebsfeder – Kupplungstyp Spindelwellenkern eliminiert Federschäden durch Rückwärtswickeln praktisch
- Professionelle Schwerlaststahlkonstruktion – Ein-Basis-Design maximiert die Platzeffizienz
- Korrosionsbeständige Behandlung – Eine individuelle Pulverbeschichtung aller Stahlbauteile gewährleistet die Haltbarkeit
- Flexible Installation – Einfache Wand-, Decken- oder Bodenmontage für jede Arbeitsplatzkonfiguration
Anwendungen
Ideal für Industrieanlagen, Baustellen, Werkstätten, öffentliche Servicezentren und jede Umgebung, die ein organisiertes, zuverlässiges Schlauchmanagement erfordert.
Dimensionale Spezifikationen
| Dimension | Modell 1 (mm) | Modell 2 (mm) | Modell 3 (mm) | Modell 4 (mm) | Modell 5 (mm) |
|---|---|---|---|---|---|
| A | 284 | 327 | 365 | 448 | 448 |
| B | 282 | 314 | 356 | 419 | 419 |
| C | 220 | 203 | 248 | 248 | 248 |
| D | 105 | 64 | 64 | 64 | 64 |
| E | 153 | 143 | 156 | 149 | 184 |
Montagelöcher am Sockel: 8,7 mm Durchmesser (vier Löcher)
Produktmodelle & Spezifikationen
Niederdruck-Gas/Wasser-Rollen (maximale Temperatur: 65°C)
| Modell | Gewicht (kg) | Maximaldruck (Bar) | Schlauch-ID (mm) | Schlauch OD (mm) | Steckdose (NPT) | Inlet (NPT) | Schlauchlänge (m/ft) |
|---|---|---|---|---|---|---|---|
| 34-7.5 OLP | 8 | 21 | 6 | 12 | 1/4" | 3/8" | 7,5 (25) |
| 36-6 OLP | 8 | 21 | 10 | 15 | 1/4" | 3/8" | 6 (20) |
| 44-10.5 OLP | 9 | 21 | 6 | 12 | 1/4" | 3/8" | 10,5 (35) |
| 46-7.5 OLP | 9 | 21 | 10 | 15 | 1/4" | 3/8" | 7,5 (25) |
| 54-15 OLP | 12 | 21 | 6 | 12 | 1/4" | 3/8" | 15 (50) |
| 56-10.5 OLP | 11 | 21 | 10 | 15 | 1/4" | 3/8" | 10,5 (35) |
| 56-15 OLP | 16 | 21 | 10 | 15 | 1/4" | 3/8" | 15 (50) |
| 58-7.5 OLP | 12 | 21 | 13 | 19 | 1/2" | 3/8" | 7,5 (25) |
| 58-10.5 OLP | 18 | 21 | 13 | 19 | 1/2" | 3/8" | 10,5 (35) |
| 58-15 OLP | 19 | 21 | 13 | 19 | 1/2" | 3/8" | 15 (50) |
Mitteldruck-Ölrollen (maximale Temperatur: 99°C)
| Modell | Gewicht (kg) | Maximaldruck (Bar) | Schlauch-ID (mm) | Schlauch OD (mm) | Steckdose (NPT) | Inlet (NPT) | Schlauchlänge (m/ft) |
|---|---|---|---|---|---|---|---|
| 54-10.5 OMP | 14 | 190 | 6 | 13 | 1/4" | 3/8" | 10,5 (35) |
| 56-9 OMP | 14 | 155 | 10 | 18 | 3/8" | 3/8" | 9 (30) |
| 58-7.5 OMP | 15 | 138 | 13 | 22 | 1/2" | 3/8" | 7,5 (25) |
| 58-10.5 OMP | 19 | 138 | 13 | 22 | 1/2" | 3/8" | 10,5 (35) |
Hochdruck-Ölrollen (maximale Temperatur: 99°C)
| Modell | Gewicht (kg) | Maximaldruck (Bar) | Schlauch-ID (mm) | Schlauch OD (mm) | Steckdose (NPT) | Inlet (NPT) | Schlauchlänge (m/ft) |
|---|---|---|---|---|---|---|---|
| 54-9 OHP | 14 | 345 | 6 | 15 | 1/4" | 1/4" | 9 (30) |
| 54-10,5 OHP | 18 | 345 | 6 | 15 | 1/4" | 1/4" | 10,5 (35) |
| 56-7,5 OHP | 15 | 276 | 10 | 19 | 1/4" | 1/4" | 7,5 (25) |
Warum die CY-30/40/50-Serie wählen
- Haltbarkeit – Schwerstahl mit Pulverbeschichtungsschutz hält harten industriellen Bedingungen stand.
- Sicherheit – Geschlossene Antriebsfeder verhindert unbeabsichtigte Schäden und verlängert die Lebensdauer der Geräte
- Effizienz – Federgetriebene Einziehung eliminiert manuelles Aufziehen und reduziert die Ermüdung des Bedieners
- Vielseitigkeit – Mehrere Druckstufen und Schlauchkonfigurationen unterstützen vielfältige Anwendungen
- Platzersparnis – Kompaktes Einzelbasis-Design passt zu jedem Arbeitsbereichslayout
- Geringe Wartung – Korrosionsbeständige Konstruktion minimiert den Wartungsbedarf
