Chemisch resistente Düsen: Materialauswahlleitfaden

Die Wahl des falschen Düsenmaterials für chemische Handhabungsanwendungen kostet Einrichtungen Zehntausende an ungeplanten Ausfallzeiten, Kontaminationsvorfällen und vorzeitigem Austausch von Geräten. Nach 15 Jahren in der Herstellung von Präzisionssprühsystemen für Halbleiterfabriken, Pharmaunternehmen und chemische Verarbeitungsanlagen haben wir gesehen, wie Materialinkompatibilitätsfehler sich durch ganze Produktionslinien ausbreiten.

Dieser Leitfaden erklärt bewährte Materialauswahlkriterien basierend auf chemischer Kompatibilität, Temperaturgrenzen, mechanischen Anforderungen und Gesamtkosten – dasselbe Rahmenwerk, das YuechenPrecision Technology Ingenieure bei der Spezifikation von Düsen für korrosive Dienste verwenden.

Warum die Materialauswahl die Lebensdauer der Düse bestimmt

Chemische Angriffe äußern sich je nach Materialtyp unterschiedlich. Metalle korrodieren durch elektrochemische Reaktionen, Polymere zerfallen durch Kettenschneiden oder Plastifizierung, und Keramiken versagen durch Korngrenzangriff. Der sichtbare Versagen – ein gerissener Düsenkörper oder eine erodierte Öffnung – resultiert aus monatelangem molekularem Abbau, den man erst sieht, wenn das Sprühmuster zusammenbricht.

! 1-chemikalienresistente Düse-Installation Chemisch resistente Düsen, die im industriellen Verarbeitungstank installiert sind

Temperatur beschleunigt jeden Abbaumechanismus. Eine PVDF-Düse, die 20 % Schwefelsäure bei 60°C verarbeitet, hält vielleicht fünf Jahre, aber wenn man die Temperatur auf 100°C erhöht, ersetzt man sie in sechs Monaten. Die Konzentration ist ebenso wichtig – 316 Edelstahl widersteht verdünnter Salpetersäure hervorragend, scheitert aber schnell über 65 % Konzentration, selbst bei Raumtemperatur.

Druck verursacht mechanische Belastung bei chemischer Exposition. Düsen, die über 100 psi arbeiten, erfahren eine höhere lokale Spannung an der Öffnung, wo die Strömungsgeschwindigkeit Spitzen erreicht und die Materialdicke ihr Minimum erreicht. Dieser Spannungskorrosionsrissmechanismus erklärt, warum sich dasselbe Material bei der Niederdruckreinigung im Vergleich zur Hochdruckreinigung unterschiedlich abschneidet.

Metallische Materialien: Wenn Festigkeit auf Chemie trifft

316/316L Edelstahl

Das Arbeitstier der chemischen Düsen, 316 Edelstahl, dominiert Anwendungen mit moderaten Säuren, alkalischen Lösungen und den meisten organischen Lösungsmitteln. Sein 2–3 % Molybdängehalt bietet eine bessere Piting-Resistenz im Vergleich zu 304 Edelstahl, insbesondere in Chloridumgebungen bis zu 500 ppm.

Praxisleistung: In kommunalen Wasseraufbereitungssystemen (bis zu 200 ppm freies Chlor, pH 6,5–7,5, 25°C) überschreiten 316 Edelstahldüsen routinemäßig die Lebensdauer von 8 Jahren. Dasselbe Material versagt innerhalb von 18 Monaten im Meerwasser-Entsalzungs-Solekonzentrat (35.000 ppm Chlorid, 45 °C) aufgrund von Spaltkorrosion an Gewindeverbindungen.

Die Temperaturobergrenze liegt bei 425°C in oxidierenden Umgebungen, wobei längere Exposition über 315°C Karbid-Niederschlag im Standardgrad 316 verursacht. Die kohlenstoffarme 316L-Variante verhindert Sensibilisierung bei geschweißten Baugruppen oder längeren Hochtemperatureinsatz.

Vermeiden Sie 316 Edelstahl mit: konzentrierten Halogensäuren (Salzsäure, Kohlensäure über 5 %), heißer Schwefelsäure über 65 % Konzentration und jeder Lösung mit Fluoridionen über Spurenwerten.

Hastelloy C-276

Wenn 316 Edelstahl nicht ausreicht, kann Hastelloy C-276 die aggressivsten chemischen Umgebungen außerhalb von Fluorverbindungen bewältigen. Diese Nickel-Molybdän-Chrom-Legierung widersteht oxidierenden Säuren und reduziert Säuren, Chlor und Hypochlorit über breite Temperatur- und Konzentrationsbereiche.

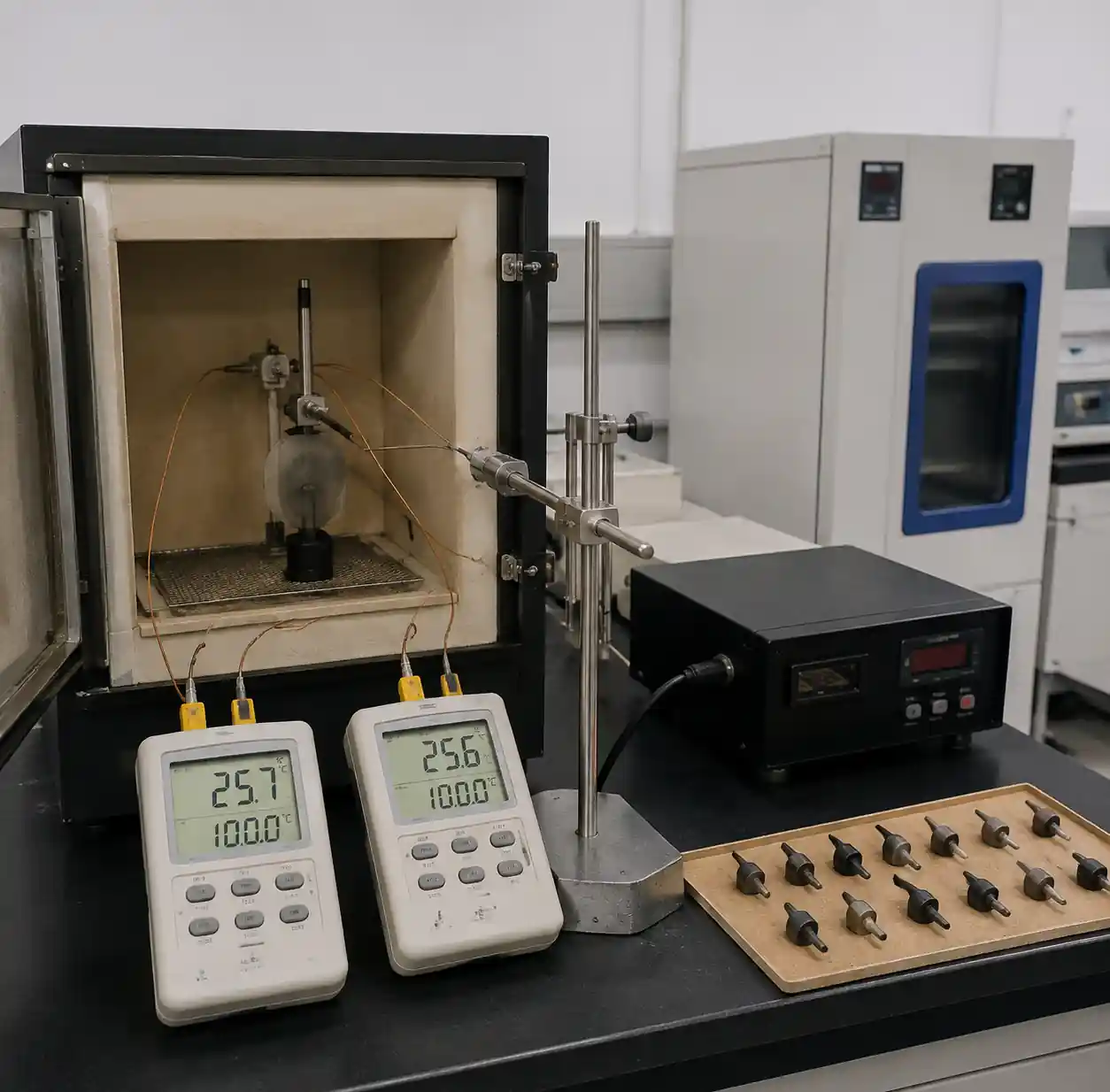

! 2-Düsen-Temperatur-Test-Setup Temperaturprüfausrüstung für chemisch resistente Düsenmaterialien

Gemessene Leistungsdaten: In einer pharmazeutischen API-Produktionsanlage, die 37 % Salzsäure bei 65°C zur Reaktorreinigung sprüht, zeigen C-276-Düsen nach 3 Jahren ununterbrochenem Betrieb ein Wachstum des Öffnungsdurchmessers von weniger als 0,05 mm. Unter identischen Bedingungen mussten 316 Edelstahldüsen alle 4 Monate aufgrund starker Lochverstopfungen ausgetauscht werden.

Die Kosten liegen bei 8–12 × höher als bei 316 Edelstahl, aber Lebenserwartungsvorteile im Schwerbetrieb bringen 3–5 Jahre Rendite, wenn man Ausfallzeiten berücksichtigt. Die maximale Einsatztemperatur erreicht in den meisten chemischen Umgebungen 650°C.

Kompatibilitätstabelle für gewöhnliche Säuren:

904L und Alloy 20

Diese molybdänverstärkten austenitischen Legierungen belegen das Mittelfeld zwischen 316 Edelstahl und Hastelloy. 904L (20Cr-25Ni-4,5Mo-1,5Cu) ist bei Schwefelsäure in allen Konzentrationen und Temperaturen herausragend, an denen 316 versagt. Die Legierung 20 (33Ni-20Cr-2,5Mo-3Cu) wurde speziell für die Verwendung von Schwefelsäure entwickelt und bietet eine ausgezeichnete Widerstandsfähigkeit gegen Spannungskorrosionsrisse.

Der Kostenaufpreis liegt bei 3 bis 4 × gegenüber 316 Edelstahl – deutlich weniger als bei Hastelloy, was spezifische Problemchemikalien berücksichtigt. Wir spezifizieren 904L für konzentrierte Schwefelsäuretank-Mischdüsen und Legierung 20 für Anwendungen mit Schwefelsäure-Sprühtrocknern.

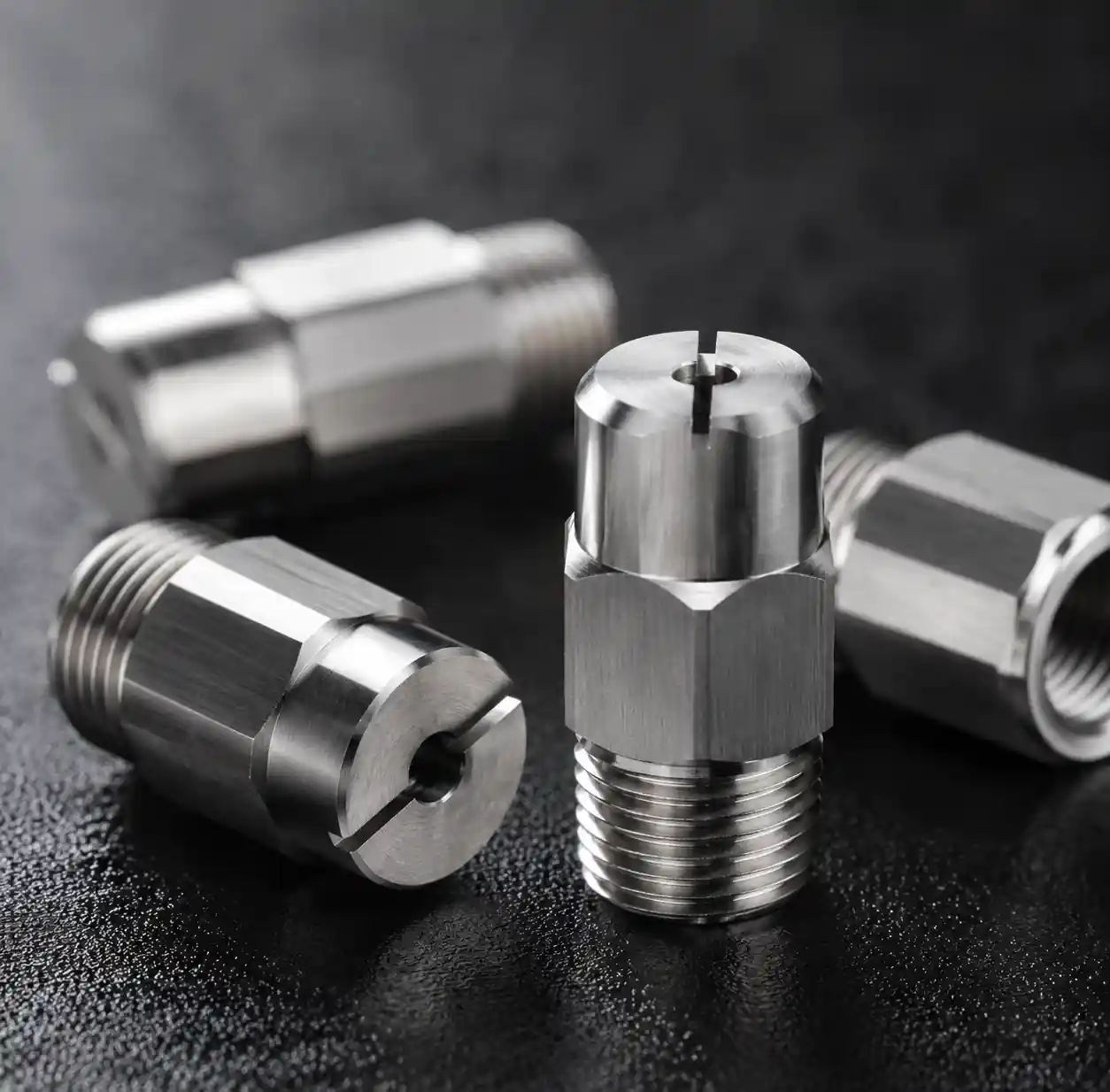

! 3-Edelstahl-316-Düsen-Nahaufnahme Nahaufnahme von 316 Edelstahl-Sprühdüsen

Fluorpolymere: Chemische Trägheit bei begrenzten Temperaturen

PVDF (Polyvinylidenfluorid)

PVDF-Düsen dominieren Halbleiter-Nassverarbeitung, Galvanisierung und pharmazeutische Anwendungen, bei denen Metallionenkontamination nicht toleriert wird. Chemische Resistenz umfasst die meisten Säuren, Basen, Lösungsmittel und Oxidatoren mit wenigen Ausnahmen (konzentrierter Schwefelsäure über 60°C, Rauchsäuren, starke Alkalien über pH 13 bei erhöhter Temperatur).

Temperatur-Druck-Leistungs: Die maximale kontinuierliche Betriebstemperatur von 135°C sinkt bei Betrieb über 60 psi auf 100°C. Bei 150°C verliert PVDF 60 % seiner Zugfestigkeit bei Raumtemperatur und beginnt unter Last zu kriechen. Für die Verwendung von Hochtemperaturchemikalien über 120°C wird PTFE trotz seiner mechanischen Einschränkungen notwendig.

Gemessene Drucktestergebnisse:

UV-Beständigkeit verleiht PVDF eine Außenbeständigkeit, die anderen Fluorpolymeren fehlt. Bei Anwendungen in chemischen Lagertanks im Freien zeigen natürliche PVDF-Düsen nach 10 Jahren direkter Sonneneinstrahlung nur minimale Abnutzung.

Fertigungsvorteil: PVDF bearbeitet problemlos mit Standardwerkzeugen, was komplexe Innengeometrien und enge Toleranzen ermöglicht. YuechenPrecision Technology produziert PVDF-Düsen mit Öffnungstoleranzen bis ±0,025 mm – präzise angepasste gefräste Metallkomponenten.

PTFE (Polytetrafluorethylen) und PFA

Reines PTFE bietet eine breitere chemische Resistenz als PVDF und umfasst konzentrierte Schwefelsäure, starke Basen und chlorierte Lösungsmittel bei erhöhten Temperaturen. Die Betriebstemperatur erreicht kontinuierlich 260 °C. Die kritische Einschränkung: Die geringe Zugfestigkeit von PTFE (20–35 MPa) und die Neigung zur Kaltströmung unter Druck beschränken sie auf Niederdruckanwendungen unter 30 psi.

! 4-PVDF-Fluorpolymer-Düsen PVDF-Fluorpolymer-Sprühdüsen für chemische Anwendungen

PFA (Perfluoralkoxy) bietet eine chemische Beständigkeit auf PTFE-Niveau mit verbesserten mechanischen Eigenschaften und Schmelzverarbeitung. Die maximale Druckkapazität erreicht bei Raumtemperatur 50 psi, das Doppelte des PTFE-Limits. Wir spezifizieren PFA für chemische Injektionsdüsen in ultrareinen Halbleitersystemen, bei denen wöchentlich 260°C-Dampfsterilisationszyklen stattfinden.

Kostenvergleich: PTFE-Düsen kosten 2–3 × den PVDF-Äquivalenten; PFA kostet 4-5× PVDF-Kosten. Der Preisunterschied spiegelt die Rohstoffkosten und anspruchsvollere Herstellungsprozesse wider.

ETFE und ECTFE

Diese teilweise fluorinierten Polymere verzichten auf einen Teil der chemischen Beständigkeit zugunsten einer verbesserten mechanischen Festigkeit. ETFE (Ethylentetrafluorethylen) hält den meisten Säuren und Basen stand und bietet eine Aufprallbeständigkeit, die PVDF weit übersteigt. Die maximale Diensttemperatur von 150°C eignet sich für mäßig erhöhte Temperaturanwendungen.

ECTFE (Ethylenchlorotrifluorethylen) bietet eine außergewöhnliche Salzsäureresistenz in allen Konzentrationen bis 175°C – eine Leistung, die mit Hastelloy zu einem Bruchteil der Kosten für Niederdruckanwendungen konkurriert. Wir setzen ECTFE-Düsen in Stahlbeizungsverfahren ein, bei denen heißer Salzsäuredampf PVDF-Düsen innerhalb weniger Wochen zerstört hat.

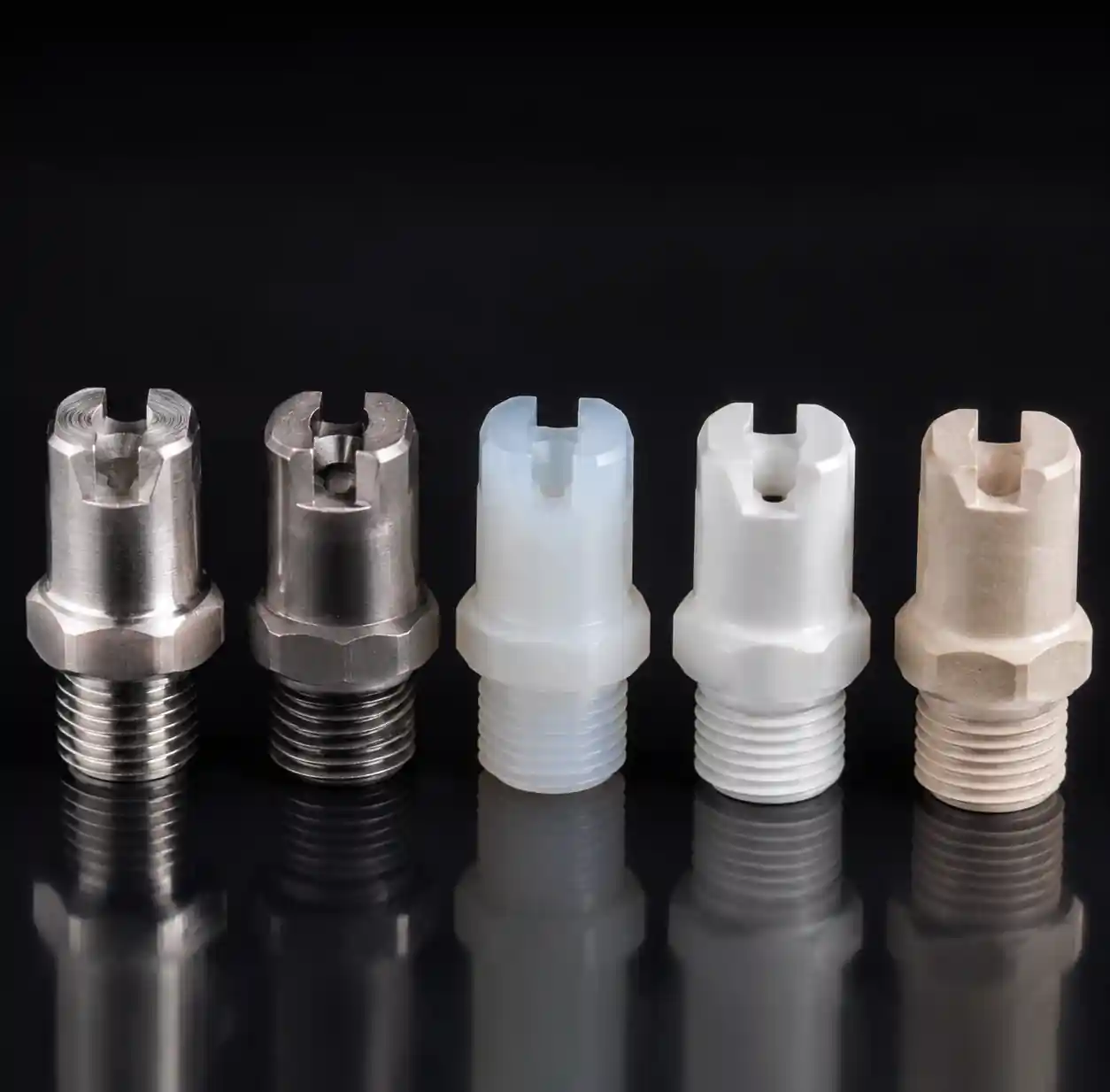

! Vergleich von 5-Düsen-Material-Proben Vergleich verschiedener chemisch resistenter Düsenmaterialien nebeneinander

Spezialisierte Materialien für extreme Bedingungen

Siliziumkarbid- und Alumina-Keramik

Keramische Düsen richten sich auf zwei spezifische Versagensmodi: abrasive Erosion und chemische Arbeiten bei extremen Temperaturen. Die Siliziumkarbid-(SiC)-Härte von 2500–3000 HV (im Vergleich zu 200 HV bei 316 Edelstahl) sorgt für 50–100× längere Lebensdauer bei Slurry-Spritzanwendungen. In Halbleiter-CMP-(chemisch-mechanischer Planarisierung)-Systemen, in denen Silika-Schlamm gesprüht werden, halten SiC-Düsen 5+ Jahre im Vergleich zu 3–6 Monaten bei Edelstahl.

Temperaturfähigkeit: Reaktionsgebundenes Siliziumkarbid hält einen kontinuierlichen Betrieb von 1400°C in oxidierenden Atmosphären aus. Wir haben SiC-Düsen in Abfallverbrennungs-Scrubber-Systemen installiert, die 200°C-Rauchgase verarbeiten, die mit Schwefel- und Salzsäurekondensat gesättigt sind – Bedingungen, die Metalldüsen innerhalb weniger Wochen zerstören.

Sprödigkeit bleibt die Hauptbegrenzung. Keramische Düsen erfordern sorgfältige Installationsverfahren und können keinen Aufprall oder Temperaturschock aushalten. Die Kosten liegen bei 5-8 × höher als bei 316 Edelstahl bei gleichwertigen Größen.

PEEK (Polyetheretherketon)

Dieses Hochleistungs-Thermoplastisch überbrückt die Lücke zwischen Fluorpolymeren und Metallen für saubere Anwendungen, die eine moderate chemische Beständigkeit mit außergewöhnlichen mechanischen Eigenschaften erfordern. Eine Zugfestigkeit von 90–100 MPa (3× höher als PVDF) ermöglicht Betriebsdrücke von bis zu 145 psi bei Raumtemperatur.

Chemische Resistenz umfasst die meisten Säuren und Basen unterhalb von 80°C, wobei starke Oxidationsmittel, konzentrierte Schwefelsäure und chlorierte Lösungsmittel bei erhöhter Temperatur den Abbau verursachen. Die maximale kontinuierliche Diensttemperatur von 240°C macht PEEK für Anwendungen außerhalb der Kapazitäten von PVDF geeignet.

Anwendungseinblick: Halbleiterhersteller spezifizieren PEEK-Düsen für beheizte chemische Verteilungssysteme (90–120°C), bei denen die Druck-Temperatur-Grenzwerte von PVDF unzureichend sind und Metallteile die Partikelbildung gefährden. Die Kosten liegen zwischen PVDF und PFA.

Entscheidungsrahmen für Materialauswahl

Primäre chemische Kompatibilität

Beginne mit der aggressivsten Chemikalie in deinem Prozess bei maximaler Konzentration und Temperatur. Düsenmaterialien müssen jeder chemischen Substanz widerstehen, die sie berührt – gelegentliche Exposition gegenüber aggressiven Chemikalien erfordert die gleiche Materialresistenz wie kontinuierlicher Dienst.

Beziehen Sie sich auf detaillierte chemische Kompatibilitätsdiagramme von Düsenherstellern und nicht auf generische Polymer-Guides. Praxisnahe Sprühanwendungen bringen Variablen mit sich, die Labor-Immersionstests nicht erfassen: Sprühaufprallkräfte, Dampfphasenexposition und Konzentrationsschwankungen während der Chargenprozesse.

Häufige Spezifikationsfehler, die wir beobachtet haben:

• Materialauswahl basierend auf der Raumtemperatur-Kompatibilität, wenn Prozesstemperaturen 70-90°C erreichen
• Ignorieren von pH-Verschiebungen während Chargenreaktionen, die die Düsen kurzzeitig extremen Bedingungen aussetzen
• Übersehen von Reinigungschemikalien, die während CIP-Zyklen verwendet werden und aggressiver sind als Prozessflüssigkeiten
• Versäumnis, die Ansammlung von Oxidationsmitteln in Umlaufsystemen zu berücksichtigen

Überlegungen zur Betriebstemperatur

Listen Sie alle Temperaturen auf, die die Düse erfährt: normale Betriebstemperatur, Start-/Abschalttransient, Reinigungszyklen und Störungsbedingungen. Die höchste Temperatur bestimmt die Materialwahl, auch wenn sie nur selten auftritt.

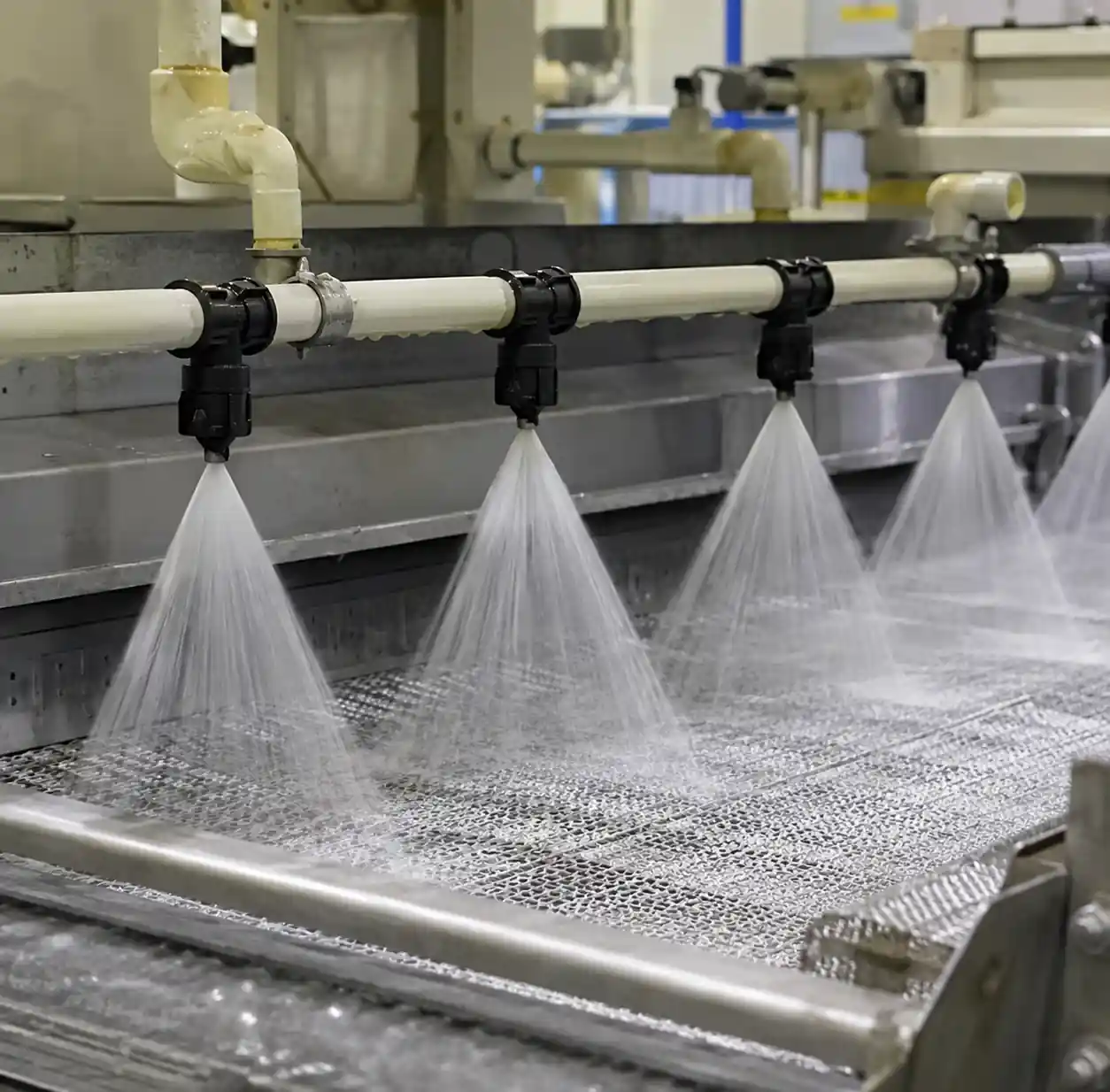

! 6-Chemie-Sprühsystem-Betrieb Chemisch resistente Düsen, die im Sprühwaschsystem arbeiten

Effekte des Temperaturzyklus: Wiederholte thermische Zyklierung zwischen Raumtemperatur und erhöhter Betriebstemperatur beschleunigt die Polymeralterung durch Expansions-Kontraktionsermüdung. In pharmazeutischen Lyophilisier-Ladesystemen, die zwischen -40°C Produktgefrierung und 120°C Dampfsterilisation abwechseln, spezifizieren wir 316L Edelstahl an, trotz der scheinbaren Kompatibilität von PVDF – thermischer Kreislauf verursacht PVDF-Spannungsrisse innerhalb von 200 Zyklen.

Druck- und Durchflussanforderungen

Der Betriebsdruck beeinflusst die Materialauswahl durch Anfälligkeit für Spannungskorrosionsrisse in Metallen und Kriechverformung in Polymeren. Bei Drücken über 100 psi mit korrosiven Chemikalien erweisen metallische Materialien sich trotz der überlegenen chemischen Beständigkeit von Fluorpolymeren im Allgemeinen als zuverlässiger als Polymere.

Anforderungen an die Präzision der Durchflussrate: Prozesse, die ±5 % Durchflusskonsistenz über die Zeit erfordern, benötigen Materialien, die Erosion und Korrosion an der Öffnung widerstehen. Eine Vergrößerung des Öffnungsdurchmessers um 0,1 mm durch Verschleiß ändert die Durchflussrate um etwa 10 % – was die meisten Prozessspezifikationen übersteigt. Dies bestimmt die Spezifikationen von Keramik oder Hastelloy für präzise Sprühanwendungen, selbst wenn günstigere Materialien chemisch ausreichend erscheinen.

Kontaminationstoleranz

Metallionenkontamination zerstört die Erträge der Halbleiterherstellung, die Reinheit von pharmazeutischen Produkten und die Lebensmittelsicherheit. Wenn die Gesamtmetallkontamination unter 10 ppb bleiben muss, werden Fluorpolymerdüsen unerlässlich, unabhängig von den chemischen Widerstandsvorteilen von Edelstahl oder Hastelloy.

Materialbewertung nach Kontaminationsrisiko:

Analyse der Gesamtkosten

Der Ankaufspreis entspricht 15–30 % der tatsächlichen Düsenkosten über einen Zeitraum von fünf Jahren für kritische Anwendungen. Berücksichtigen Sie:

Austauschfrequenz und Arbeitskosten: Eine PVDF-Düse im Wert von 45 US-Dollar, die jährlich ausgetauscht werden muss, mit 2 Stunden Technikerzeit zu 85 US-Dollar pro Stunde kostet 215 US-Dollar pro Jahr. Eine Hastelloy-Düse für 450 Dollar, die 7+ Jahre hält, kostet 64 Dollar pro Jahr, selbst bevor man Ausfallzeit-Einsparungen berücksichtigt.

Auswirkung auf Ausfallzeit: Berechnen Sie den tatsächlichen Produktionsverlust während des Düsenausfalls und des Austauschs. Für einen pharmazeutischen Chargenreaktor, bei dem defekte Sprühdüsen 8 Stunden Ausfallzeit bei 12.000 US-Dollar pro Stunde kosten; eine zusätzliche Ausgabe von 800 US-Dollar für Hastelloy im Vergleich zu Edelstahl zahlt sich beim ersten vermiedenen Ausfall aus.

Prozessqualitätsrisiken: Allmähliche Düsenverschlechterung führt zu einer Verschlechterung des Sprühmusters, bevor sichtbares Versagen auftritt. Bei Beschichtungsanwendungen führt dies zu Variationen der Produktqualität Wochen bevor die Bediener die defekte Düse bemerken. Spezifizieren Sie Materialien mit bekannter Mehrjahreslebensdauer, anstatt die Materialien jedes Jahr nur geringfügig zu ersetzen.

! 7-Ingenieur-inspiziert-Düsen-Materialien Industrieingenieur zur Bewertung chemisch resistenter Düsenmaterialien

Installations- und Wartungsfaktoren, die die Materialleistung beeinflussen

Thread-Kompatibilität und Galling-Prävention

Edelstahldüsen, die in Edelstahlgehäuse eingeschraubt werden, verursachen beim Einbau und Entfernen ohne richtige Schmierung Fehler. Der Kaltschweißeffekt schweißt Gewinde zusammen, was eine zerstörerische Entfernung erfordert. Tragen Sie immer lebensmitteltaugliche Anti-Setze-Paste oder PTFE-Tape auf, auch bei sanitären Anwendungen.

Fluorpolymerdüsen benötigen kontrolliertes Drehmoment – ein Überanziehen zerdrückt Gewinde und verursacht Spannungsrisse. Handdichte plus 1/4 Drehung dichtet PVDF-Verbindungen typischerweise angemessen ab. Wir haben Dutzende von "vorzeitigen Ausfall"-PVDF-Düsen analysiert, die tatsächlich durch Überdrehmoment der Installation versagt haben, was zu Spannungskonzentrationspunkten führte.

Materialspezifische Inspektionsprotokolle

Metalle: Monatliche Sichtinspektion auf Verfärbungen, Gruben oder kristalline Ablagerungen, die auf lokale Korrosion hinweisen. Der jährliche Durchflusstest erkennt eine Vergrößerung der Öffnung, bevor sich die Sprühmuster merklich verschlechtern.

Fluorpolymere: Vierteljährliche Inspektion auf Spannungsrisse (feine Oberflächenrisse senkrecht zu Spannungslinien), Verfärbungen (Gelbung oder Bräunung deutet auf chemischen Angriff oder thermische Abbau hin) und Abmessungsänderungen (Schwellung deutet auf chemische Absorption hin). Ersetzen Sie sofort nach Erkennung von Spannungsrissen – ein katastrophaler Ausfall folgt in der Regel innerhalb von Tagen bis Wochen.

Keramik: Vorinstallations-Farbstoffdurchdringungsinspektion zur Erkennung von Mikrorissen beim Handhaben. Periodische Tap-Tests (sanfter metallischer Klopf erzeugt einen klaren Ring, wenn er unversehrt ist, dumpfer Aufprall beim Rissen) während der Wartungsintervalle.

Überlegungen zum chemischen Wechsel

Prozessänderungen, die neue Chemikalien einführen, erfordern eine erneute Verifikation der Kompatibilität, selbst wenn beide Chemikalien einzeln als kompatibel bewertet werden. Wir haben Fälle dokumentiert, in denen Düsen, die Schwefelsäure über Jahre hinweg verarbeiteten, innerhalb weniger Wochen nach der Umstellung auf Salzsäure versagten – beide Chemikalien zeigten jeweils "ausgezeichnete" Kompatibilitätswerte für das Material, aber der Wechsel hinterließ Restsulfate, die mit der Salzsäure lokalisierte Säurekonzentrationszellen bildeten.

Spülen Sie mit neutralisierender Lösung, spülen Sie gründlich mit deionisiertem Wasser und lassen Sie das vollständige Trocknen zu, bevor Sie neue Chemikalien einbringen. Für kritische Anwendungen sollten Sie den Austausch der Düsen in Erwägung ziehen, anstatt beim Wechsel der chemischen Versorgung auf die Reinigung zu setzen.

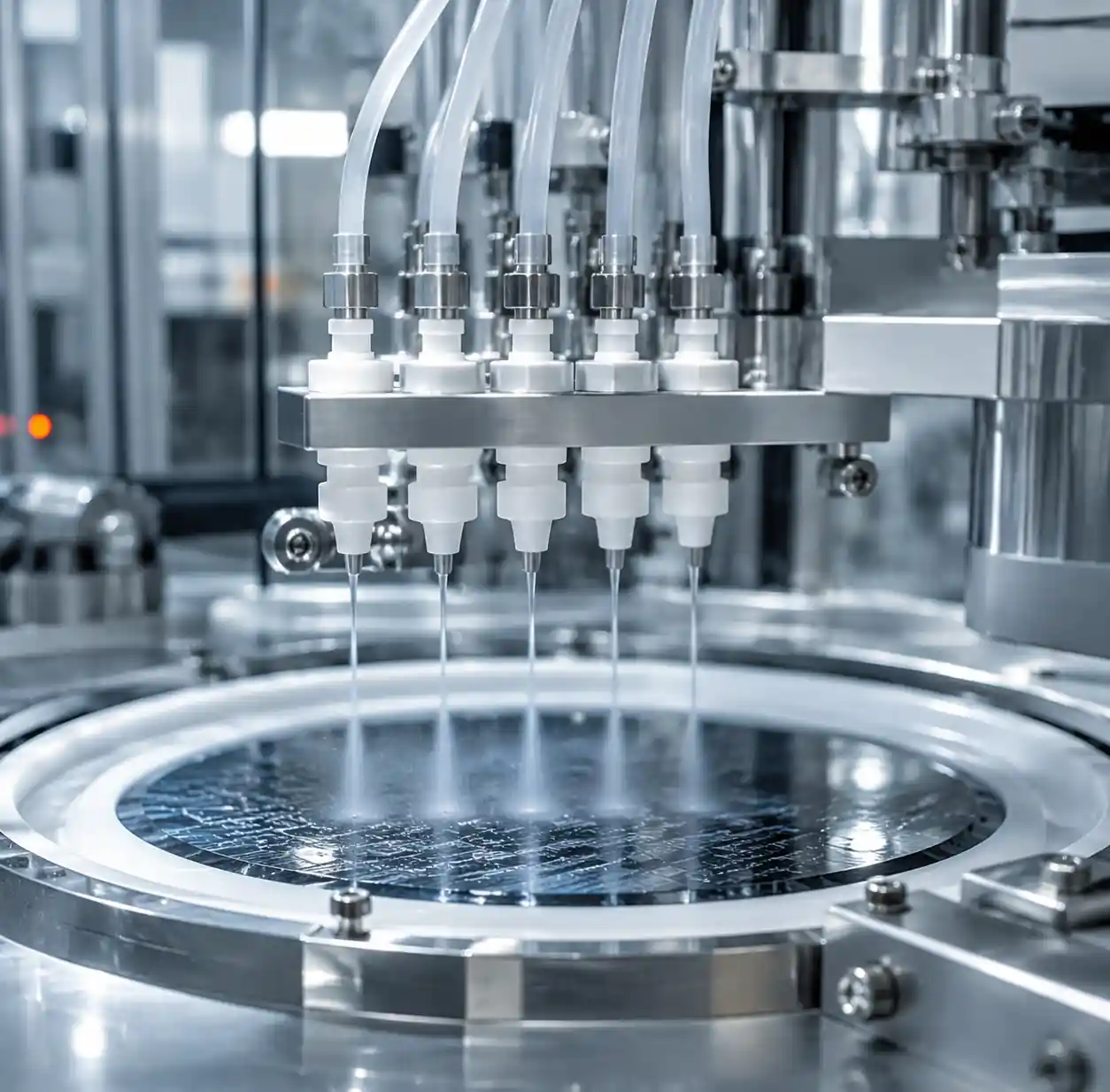

! 8-Halbleiter-Reinraum-Düsen-Anwendung Chemische Sprühdüsen im Reinraum der Halbleiterfertigung

Häufig gestellte Fragen

Kann ich 316 Edelstahldüsen mit Natriumhypochlorit-Bleichlösungen verwenden?

Ja, aber mit erheblichen Einschränkungen. Bei Konzentrationen unter 3 % und Temperaturen unter 35°C bietet Edelstahl 316 eine akzeptable Lebensdauer (typisch 2–3 Jahre). Bei einer Konzentration von über 5 % oder einer Temperatur von 40 °C ist innerhalb von 6 bis 12 Monaten mit starker Pitting-Korrosion zu rechnen. Bei Bleichkonzentrationen über 5 % erweisen sich Hastelloy C-276, Titan oder PVDF (unter 60°C) als zuverlässiger. Der Chloridgehalt und der pH-Wert sind ebenso wichtig wie die Konzentration von Hypochlorit – saures Bleichmittel (pH < 7) beschleunigt den Angriff von Edelstahl erheblich.

Wie stelle ich fest, ob eine Fluorpolymerdüse das Lebensende erreicht hat?

Vier Indikatoren signalisieren den Austausch: Spannungsrisse sichtbar auf äußeren Oberflächen (feine Linien senkrecht zur mechanischen Spannung), Verfall des Sprühmusters (ungleichmäßige Verteilung, vergrößerte Fallgröße, verkleinerter Winkel), Abmessungsänderungen von über 2 % (messen Gewinde-OD mit Bremsschiebern) oder Verfärbungen (Gelbfärbung, Bräunung oder Opazitätsänderungen). Ein Anstieg der Durchflussrate über 10 % gegenüber dem Ausgangsniveau weist auf Erosion oder Korrosion der Öffnung hin. Warten Sie nicht auf einen katastrophalen Ausfall – Fluorpolymere reißen plötzlich, sobald die Ausbreitung von Spannungsrissen beginnt.

Was führt dazu, dass keramische Düsen ausfallen, wenn sie chemisch inert sind?

Thermischer Schock und mechanische Einwirkung verursachen 95 % der Versagen von keramischen Düsen. Schnelle Temperaturänderungen über 100°C/minute erzeugen innere Spannungsgradienten, die die Bruchzähigkeit übersteigen. Wir empfehlen 30-minütige Heiz- und Kühlrampen beim Start oder Stoppen von Prozessen über 150 °C. Das Installationsdrehmoment muss genau den Herstellerspezifikationen entsprechen – ein Überanziehen erzeugt Druckspannungskonzentrationen. Der Fallaufprall während der Handhabung erzeugt unsichtbare innere Risse, die sich während der Druckzyklen ausbreiten.

Warum reißen meine PVDF-Düsen schon nach nur 6 Monaten, wenn die Kompatibilitätstabellen einen ausgezeichneten Widerstand zeigen?

Drei häufige Ursachen über die chemische Inkompatibilität hinaus: Überdrehmomentinstallation (am häufigsten – erfordert nur Handfestigkeit plus 1/4 Drehung), Betrieb über Druck-Temperatur-Grenzen (Kriechverformung führt zu Spannungsrissen) und UV-Exposition bei Außeninstallationen (Verwendung UV-stabilisierter PVDF-Qualitäten). Temperaturzirkulation durch den Glasübergangsbereich von PVDF (etwa -40°C) beschleunigt die Ermüdung. Überprüfen Sie außerdem, ob Ihre Kompatibilitätstabelle Ihre tatsächliche Konzentration und Temperatur berücksichtigt – viele Tabellen zeigen nur Daten zur Raumtemperatur.

Lohnt es sich, 10 × mehr für Hastelloy statt für Edelstahl zu zahlen?

Berechnen Sie Ihre tatsächlichen Wiederbeschaffungskosten, einschließlich Arbeitskraft, Ausfallzeiten und Qualitätsrisiko. Ein chemischer Reaktor, der ein Produkt im Wert von 50.000 US-Dollar pro Charge produziert, kann sich keine Düsenausfälle während kritischer Prozessschritte leisten – Hastelloys Lebensdauer von 5-7 Jahren gegenüber den 6-12 Monaten von Edelstahl macht den Premium-Reaktor immaterial. Für nicht-kritische Tankreinigung, bei der Ausfälle nur minimale Störungen verursachen, kann der geringere Preis von Edelstahl auch bei jährlichem Austausch optimal sein. Der Entscheidungswendepunkt tritt typischerweise auf, wenn die Ausfallkosten pro Vorfall 1.000 US-Dollar übersteigen oder die Austauschfrequenz die zweimal jährliche Frequenz übersteigt.

Kann ich Düsenmaterialien im selben Sprühkopf mischen?

Ja, vorausgesetzt, jedes Düsenmaterial passt zu seiner spezifischen chemischen Exposition und alle Materialien vertragen gängige Chemikalien. Wir haben PVDF-Düsen neben 316 Edelstahldüsen in Multi-Header-Systemen installiert, bei denen einige Header aggressive Säuren (PVDF) sprühen, während andere kautische Lösungen (Edelstahl ausreichend) sprühen. Stellen Sie sicher, dass keine galvanische Kopplung zwischen unterschiedlichen Metallen mit gemeinsamem Elektrolyt auftritt – isolieren Sie Hastelloy- und Edelstahldüsen mit nichtleitenden Unterlegscheiben oder verwenden Sie separate Krümmer. Mischen Sie niemals Materialien innerhalb eines einzelnen Sprühkreises, wenn ein Düsendefekt ein Kreuzkontaminationsrisiko darstellt.

Fazit

Die Materialwahl bestimmt, ob Ihre chemischen Sprühdüsen Wochen oder Jahre halten. Das Rahmenwerk hängt von der chemischen Kompatibilität bei maximaler Prozesstemperatur, den Druckkapazitäten ab, die Ihren Betriebsbedingungen entsprechen, und den Anforderungen an die Verunreinigung Ihrer Produktqualitätsstandards.

Beginne mit der härtesten Chemikalie bei höchster Konzentration und Temperatur. Überprüfen Sie, ob die Druckwerte den Verfall der Polymerfestigkeit bei Betriebstemperatur berücksichtigen. Berechnen Sie die Gesamtkosten des Eigentums einschließlich Ersatzarbeit und Ausfallzeiten – anfängliche Preisunterschiede übersteigen selten die Kosten eines einzelnen Ausfalls.

Wenn die Spezifikation grenzwertig erscheint, wähle das widerstandsfähigere Material. Der Kostenunterschied zwischen ausreichenden und überlegenen Materialien entspricht typischerweise 2–3 Monaten Produktionswert, während vorzeitige Ausfälle Wochen der Fehlersuche in Anspruch nehmen und Qualitätsrisiken erzeugen, die sich durch den Betrieb übertragen. Ingenieure von YuechenPrecision Technology spezifizieren Materialien genau aus diesem Grund konservativ – die Prozessbedingungen ändern sich, Chemikalien konzentrieren sich über die Designwerte hinaus und Wartungsintervalle ziehen sich länger als geplant.

Überprüfen Sie die installierten Düsenmaterialien jährlich, während sich die Prozesse weiterentwickeln. Das Reinigungsverfahren des Reaktors, das von 10 % auf 15 % Säurekonzentration geändert wurde, könnte Ihre Edelstahldüsen über ihre zuverlässige Servicegrenze hinaus gebracht haben. Materialaufrüstungen, die proaktiv implementiert werden, kosten bei ungeplanten Ausfällen deutlich weniger als Notfallersatz.
