Ultra-niedrige Emissionsnormen: Hocheffiziente Entschwefeldüsen-Upgrade-Lösungen für kohlebefeuerte Kraftwerke

Da die Umweltvorschriften weltweit verschärft werden, stehen kohlebefeuerte Kraftwerke unter beispiellosem Druck, ultraniedrige Emissionsstandards zu erfüllen. Der Schlüssel zur Einhaltung liegt in der Aufrüstung kritischer Komponenten von Rauchgasentschwefelungssystemen (FGD) – insbesondere Sprühdüsen. Dieser umfassende Leitfaden untersucht, wie fortschrittliche Entschwefelungsdüsentechnologie Kraftwerken helfen kann, SO₂-Entfernungsraten von über 95 % zu erreichen und gleichzeitig Betriebskosten zu senken.

Inhaltsverzeichnis

1. [Verständnis von Ultra-Low Emissions-Standards für Kohlekraftwerke] (#1-Verständnis von Ultra-Emissions-Standards für Kohlekraftwerke)
2. Die kritische Rolle von Sprühdüsen in FGD-Systemen
3. [Schlüsselleistungsparameter von Entschwefelungsdüsen] (#3-Schlüssel-Leistungsparameter-der-Entschwefelungsdüsen)
4. [Fortschrittliche Düsentechnologien für verbesserte SO₂-Entfernung] (#4-fortgeschrittene-Düsentechnologien-für-verbessert-so₂-Entfernung)
5. [Nachrüstungs- und Modernisierungsstrategien für bestehende Systeme] (#5 – Nachrüstungs- und Aufrüstungsstrategien für bestehende Systeme)
6. [Kosten-Nutzen-Analyse von Düsen-Upgrades] (#6-Kosten-Nutzen-Analyse der Düsen-Upgrades)
7. Fallstudien: Erfolgreiche Implementierungen von Düsen-Upgrades
8. Zukünftige Trends in der Entschwefelungstechnologie

1. Verständnis von Ultra-Low-Emissions-Standards für Kohlekraftwerke

Kohlekraftwerke weltweit stellen den Übergang von konventionellen Emissionsgrenzen zu Ultra-Low-Emissions-Standards (ULE) um. Während traditionelle Vorschriften SO₂-Konzentrationen bis zu 200 mg/m³ erlaubten, verlangen moderne Ultra-Low-Emissions-Ziele Werte unter 35 mg/m³ – wobei einige Regionen auf ultra-ultra-niedrige Standards von 17,5 mg/m³ oder weniger setzen.

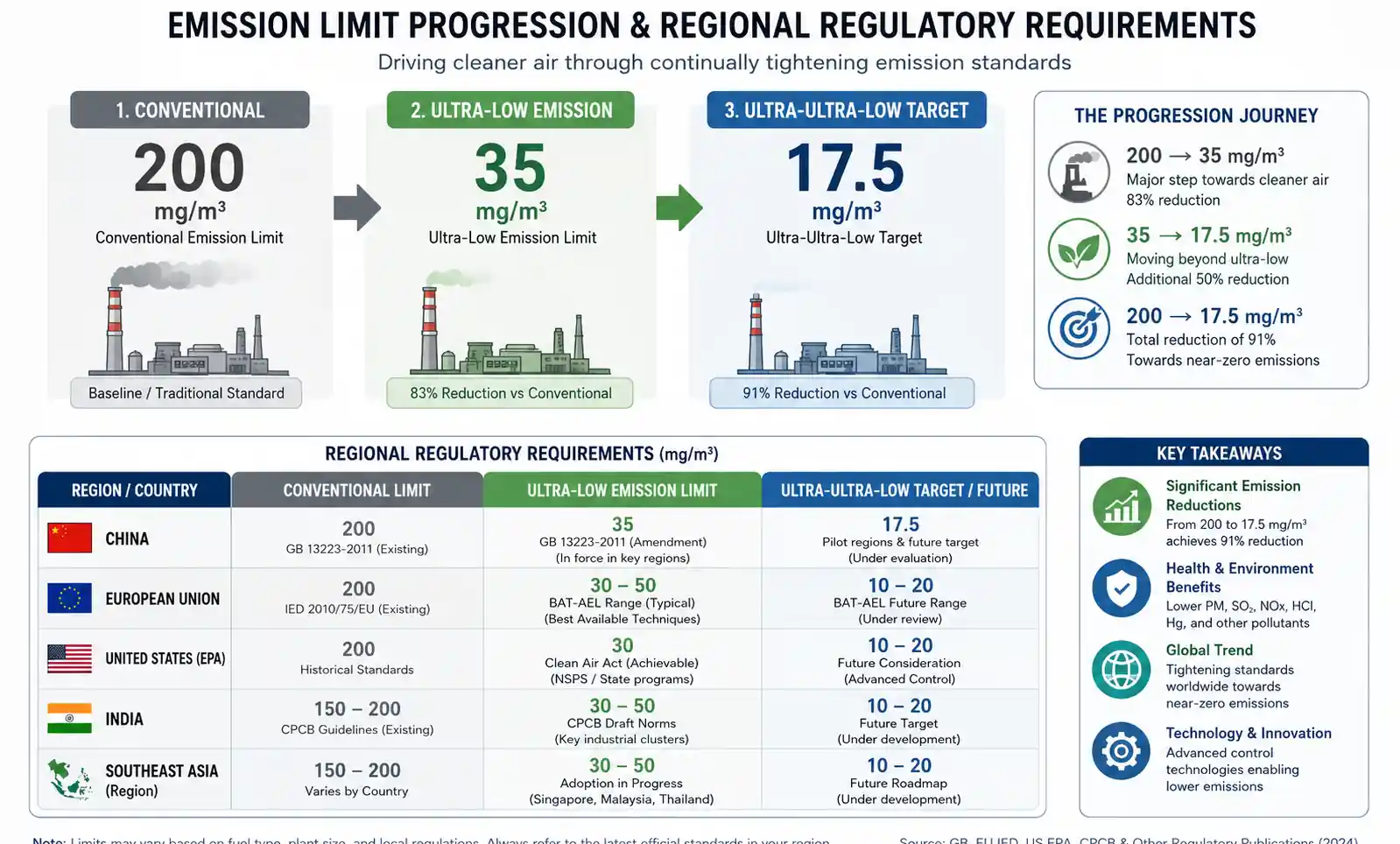

! 1-Ultra-niedrig-Emissions-Standards-Vergleich

Diese strengen Anforderungen resultieren aus wachsenden Bedenken hinsichtlich saurem Regen, Atemwegserkrankungen und Umweltzerstörung. Die Erfüllung dieser Standards erfordert umfassende Systemaufrüstungen, wobei die Entschwefelungseffizienz zum entscheidenden Faktor für die Einhaltung der Anlagen und den weiteren Betrieb wird.

Die regulatorische Landschaft variiert je nach Region. Chinas ultra-emissionsarme Transformation hat Maßstäbe gesetzt, die globale Standards beeinflussen, während die US-EPA weiterhin die Anforderungen nach dem Clean Air Act verfeinert. Europäische Anlagen unterliegen ähnlich strengen Grenzen gemäß der Richtlinie über industrielle Emissionen.

2. Die kritische Rolle von Sprühdüsen in FGD-Systemen

Sprühdüsen dienen als führende Technologie in feuchten Kalkstein-FGD-Systemen und sind nach wie vor die effizienteste Methode zur Entfernung von Schwefeldioxid aus Rauchgasen. Diese Düsen erzeugen gleichmäßige Muster aus richtig bemessenen Tröpfchen, die den Kontakt zwischen Gas und Flüssigkeit maximieren und so die chemische Reaktion zwischen alkalinischem Schlamm und SO₂ ermöglichen.

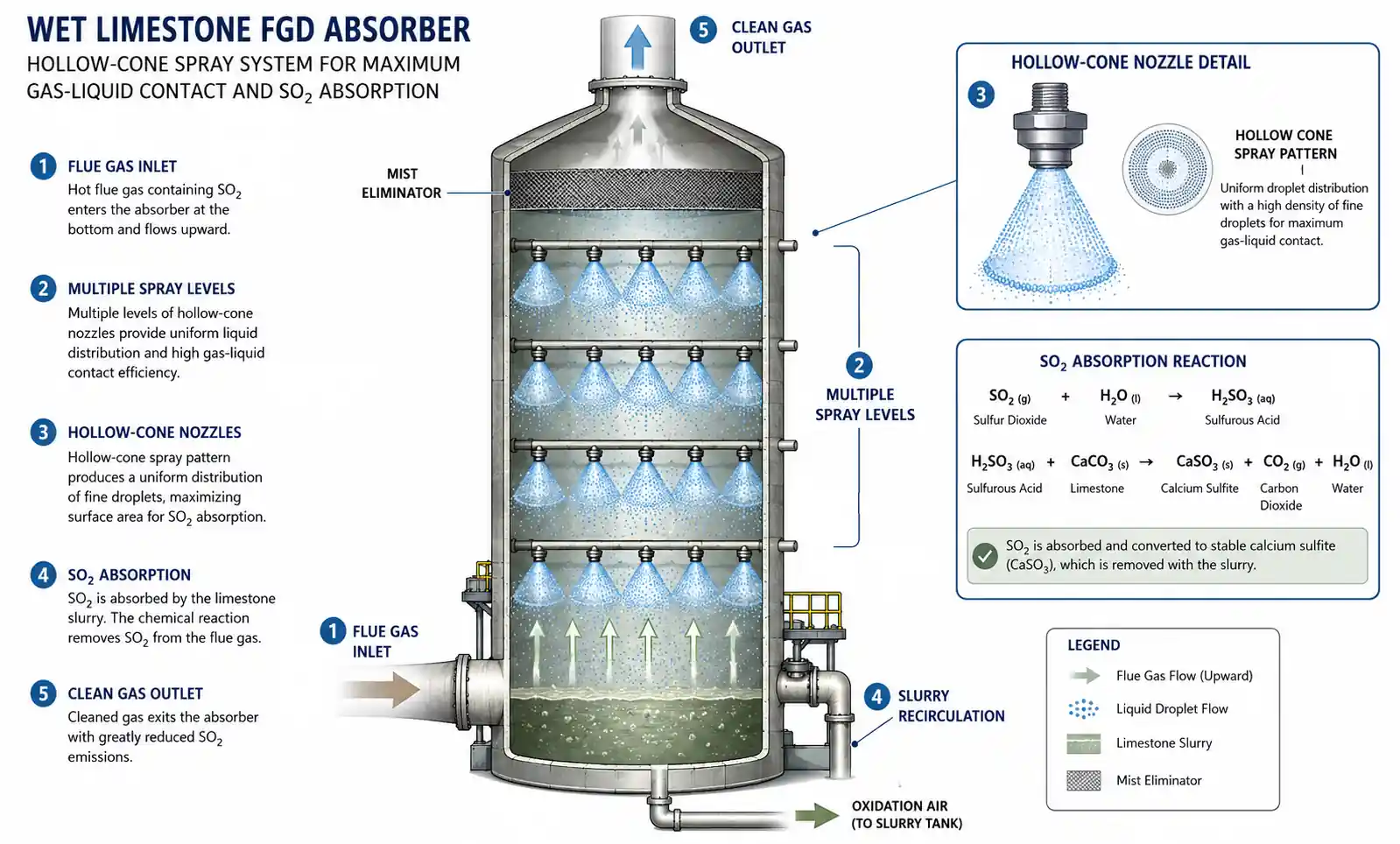

! 2-fgd-Sprühturm-Düsen-Anordnung

Die Physik hinter der effektiven Entschwefelung ist einfach: Eine vergrößerte Tropfenoberfläche beschleunigt die SO₂-Absorption. Forschungen zeigen, dass Tröpfchenoberfläche die Entschwefelungsraten um mehr als 90 % beeinflusst, wobei optimierte Designs eine Effizienz von über 95 % erreichen.

Düsen müssen jedoch konkurrierende Anforderungen ausbalancieren. Kleinere Tröpfchen erhöhen die Oberfläche, erfordern jedoch höhere Pumpendrucke und einen höheren Energieverbrauch. Ein zu feiner Sprühstrahl birgt das Risiko einer übermäßigen Entraination – also das Tragen von Schlammtropfen in die nachgeschaltete Ausrüstung. Das ideale Düsendesign erzeugt Tröpfchen mit einer Größe zwischen 1.000 und 3.000 Mikrometern, was sowohl die Absorptionseffizienz als auch die mechanische Zuverlässigkeit optimiert.

3. Schlüsselleistungsparameter von Entschwefelungsdüsen

Bei der Bewertung der Düsenleistung für ultraniedrige Emissionsvorschriften bestimmen mehrere kritische Parameter die Systemeffektivität:

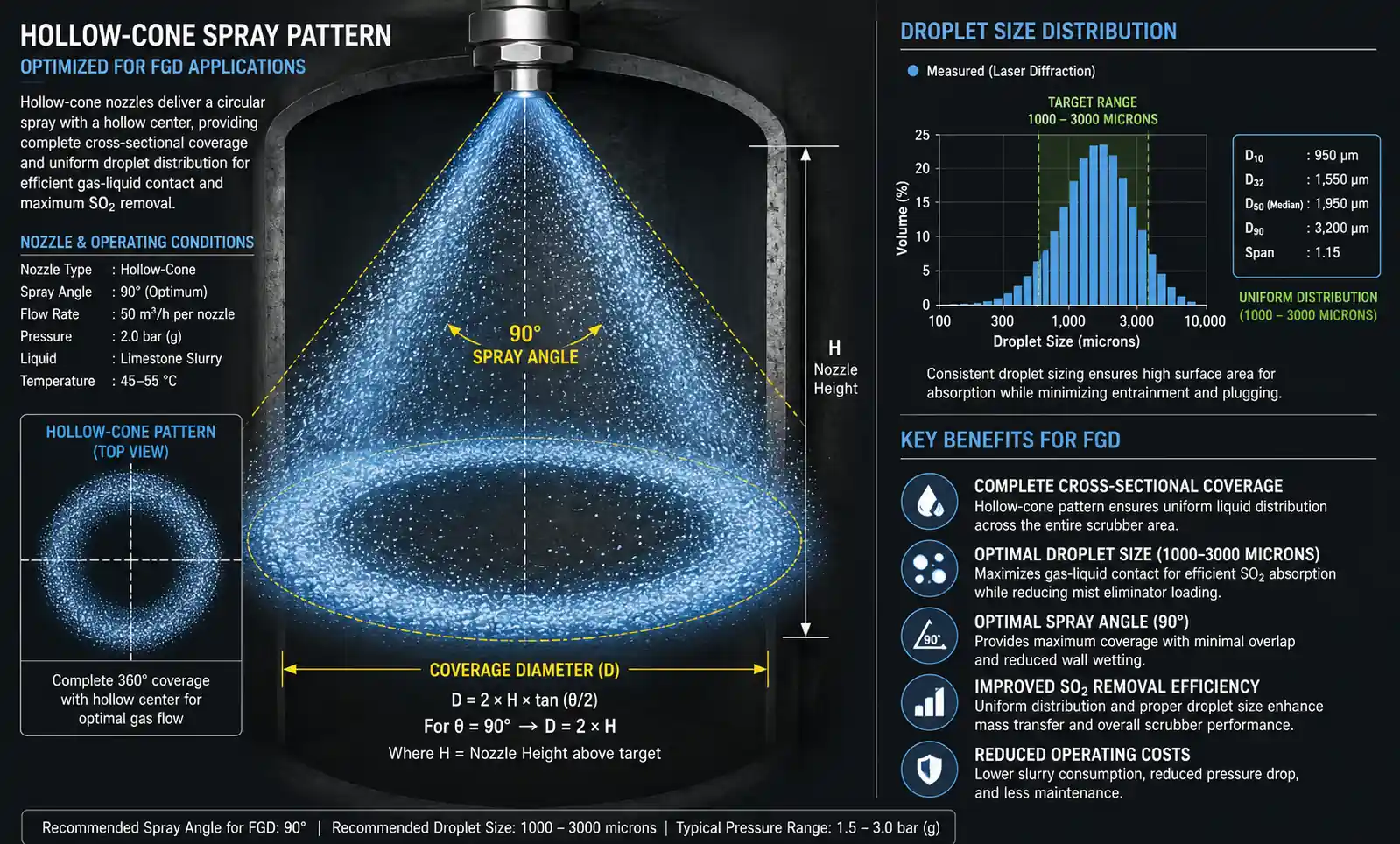

Sprühabdeckung und Mustergleichmäßigkeit: Hohlkegeldüsen dominieren FGD-Anwendungen, da sie eine vollständige Querschnittsabdeckung des Absorberturms bieten. Computermodellierung bestimmt die optimale Positionierung maximalen Gas-zu-Flüssigkeits-Kontakt zu erreichen, ohne Totzonen zu schaffen, in denen unbehandeltes Rauchgas die Sprühzone umgehen kann.

! 3-hohl-Kegel-Düse-Sprühmuster

Flüssigkeits-Gas-Verhältnis (L/G): Dieser grundlegende Parameter, kombiniert mit der Tröpfchengrößenverteilung, bestimmt die gesamte Oberfläche für den Massentransfer. Höhere L/G-Verhältnisse verbessern die Entnahmeeffizienz, erhöhen aber den Zusatzstromverbrauch der Umlaufpumpen. Moderne Düsendesigns erzielen eine überlegene Leistung bei niedrigeren L/G-Verhältnissen durch verbesserte Atomisierung.

Druckabfall und Durchflussrate: Der Betriebsdruck liegt typischerweise zwischen 0,5 und 2,0 bar, wobei höhere Drücke feinere Tröpfchen erzeugen. Allerdings erhöht die Erhöhung der Druckabfalldüsen zur Erzeugung kleinerer Tröpfchen auch die Leistung der Hilfspumpe](https://www.power-eng.com/news/increasing-wet-fgd-so2-removal-efficiency/), was einen Kompromiss zwischen Effizienz und Energiekosten schafft.

Verschleißfestigkeit und Lebensdauer: FGD-Schlamm sind hochgradig abrasiv und enthalten Kalksteinpartikel, die eine schnelle Erosion der Düsen verursachen. Premium-Materialien wie Siliziumkarbid oder spezialisierte Keramiken verlängern die Einhaltungsintervalle von Monaten auf Jahre, senken die Wartungskosten und verbessern die Zuverlässigkeit des Systems.

4. Fortschrittliche Düsentechnologien für verbesserte SO₂-Entfernung

Moderne Düseninnovationen gehen über traditionelle Hohlkegel-Designs hinaus und erreichen ultra-niedrige Emissions-Compliance bei gleichzeitiger Reduzierung der Betriebskosten.

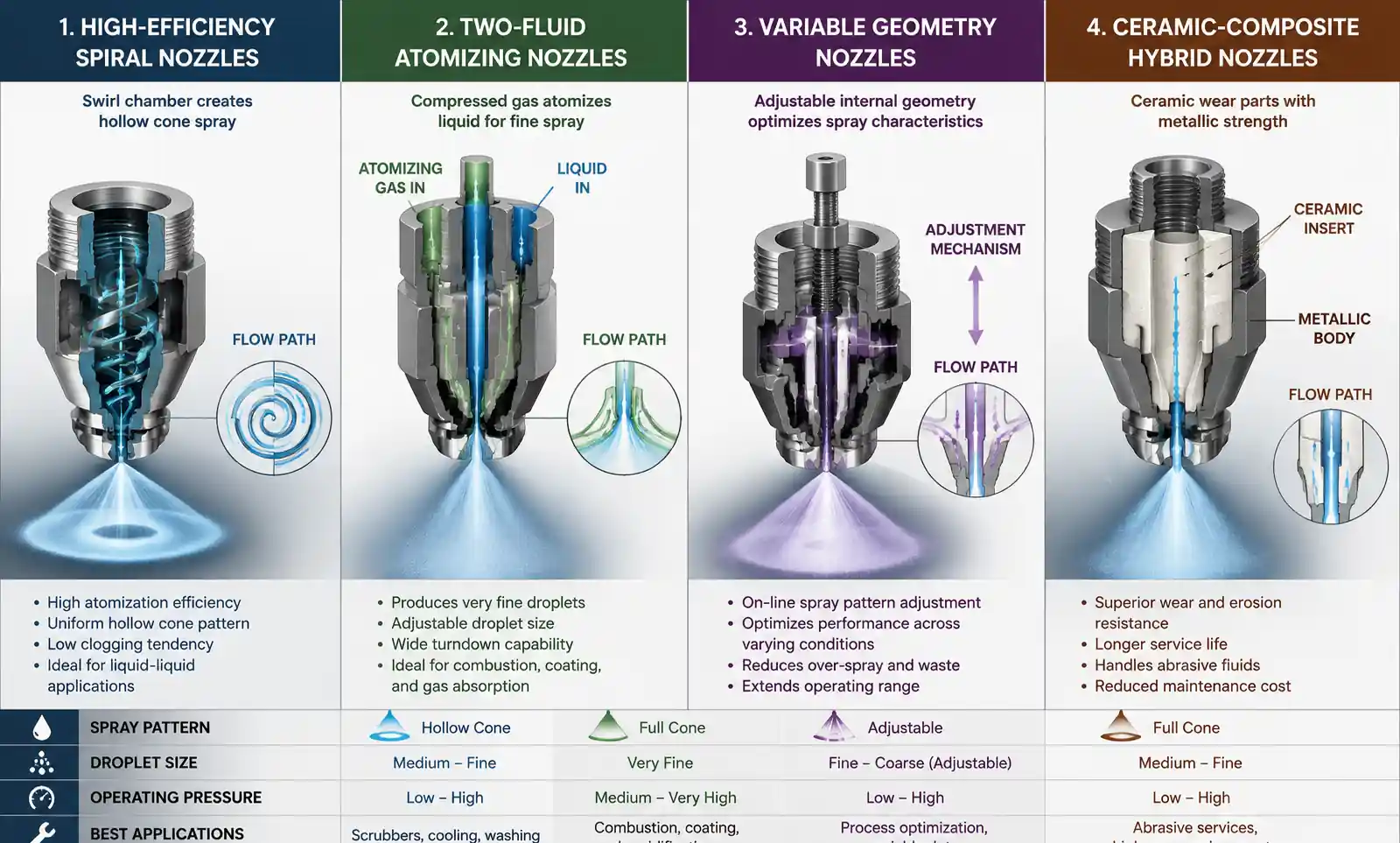

! 4-fortgeschrittene-Entschwefelungsdüsen-Typen

Hocheffiziente Spiraldüsen: Diese Entwürfe integrieren interne Schaufel, die der Schlamm eine Drehbewegung verleihen und so eine außergewöhnlich gleichmäßige Tröpfchenverteilung schaffen. Das Spiralströmungsmuster erhöht die Verweilzeit und die Kontaktmöglichkeit zwischen Tröpfchen und Rauchgas, wodurch die SO₂-Entfernungsrate im Vergleich zu herkömmlichen Düsen bei identischen Betriebsbedingungen um 5–8 % erhöht wird.

Zwei-Fluid-Atomisierungsdüsen: Durch Einbringen von Hochdruckdruck-Druckluft in die Düse erreichen diese Systeme eine überlegene Tröpfchenverteilung und verbesserte Verdunstungsraten. Während der Luftverbrauch die Betriebskosten erhöht, kann die dramatische Verbesserung der Atomisierungsqualität den Bedarf an Schlammfluss um 15–20 % senken und so zu Netto-Energieeinsparungen führen.

Düsen mit variabler Geometrie: Verstellbare Düsendesigns ermöglichen es Bedienern, die Sprüheigenschaften entsprechend verändertem Schwefelgehalt oder Lastbedingungen im Kohle anzupassen. Diese Flexibilität sorgt für eine optimale Leistung im gesamten Betriebsbereich der Anlage und verhindert sowohl Übersprühen bei niedrigen Lastzeiten als auch unzureichende Abdeckung bei Spitzenlast.

Keramisch-Verbund-Hybriddüsen: Fortschrittliche Werkstofftechnik verbindet die Verschleißfestigkeit von Keramik mit der Zähigkeit von künstlichen Kunststoffen. Diese Hybrid-Designs widerstehen sowohl Abrasiv- als auch Aufprallschäden, verlängern die Lebensdauer über 18.000 Betriebsstunden und erhalten gleichzeitig eine konstante Spritzleistung.

5. Nachrüstung und Modernisierungsstrategien für bestehende Systeme

Die meisten Kohlekraftwerke können einen vollständigen Austausch des FGD-Systems nicht rechtfertigen. Strategische Düsen-Upgrades bieten einen kosteneffizienten Weg zu ultra-niedrigen Emissions-Konformitäten und nutzen dabei die bestehende Infrastruktur.

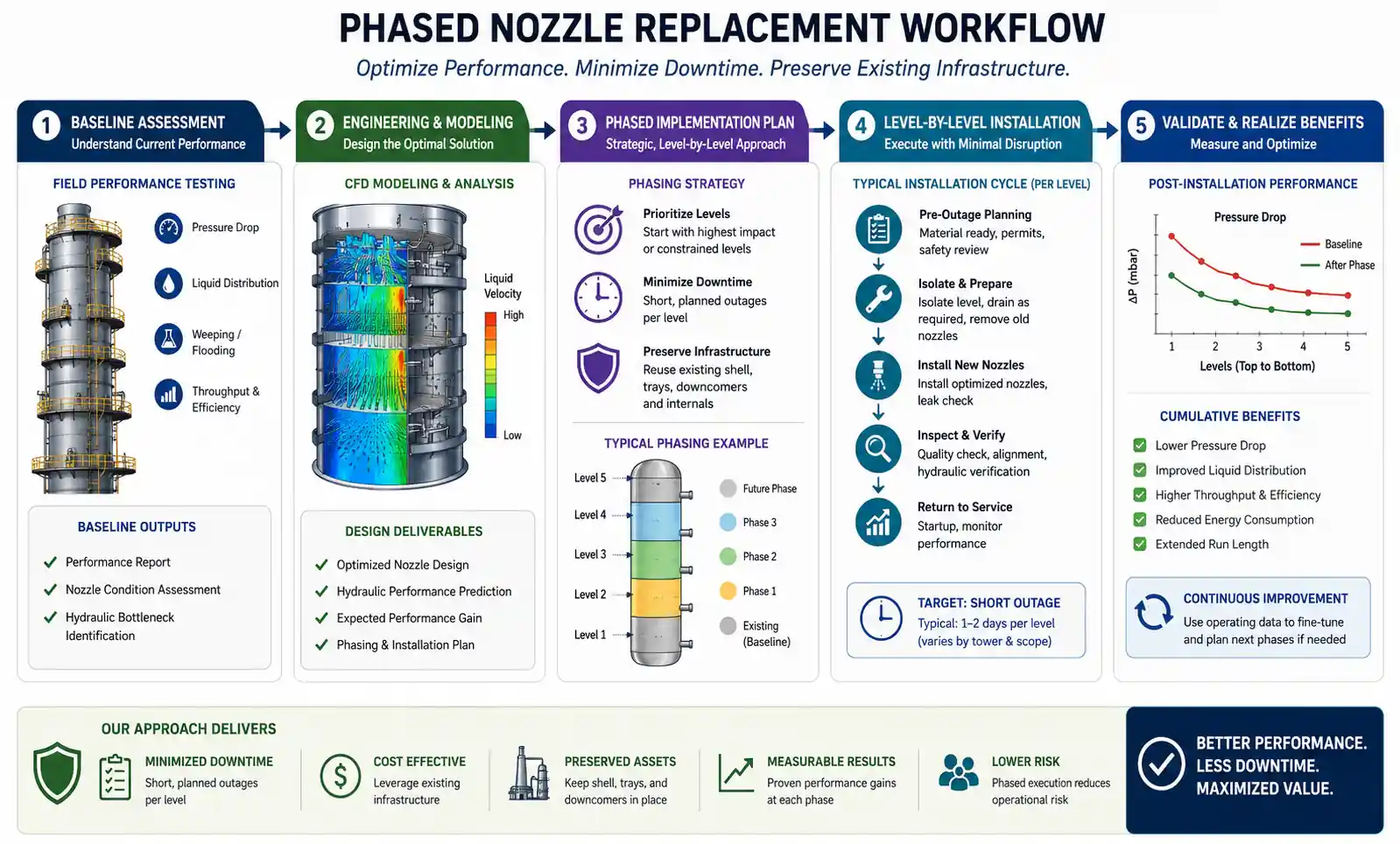

! 5-Düsen-Nachrüst-Installationsprozess

Bewertung und Baseline-Tests: Erfolgreiche Nachrüstungen beginnen mit einer umfassenden Leistungsbewertung. Die Tests sollten die aktuelle SO₂-Entfernungseffizienz, den Druckabfall über die Sprühzonen, die Gleichmäßigkeit der Schlammverteilung und den Energieverbrauch messen. Diese Basisdaten identifizieren spezifische Leistungslücken, die Düsen-Upgrades schließen müssen.

Phasenhafter Austauschansatz: Anstatt alle Absorbermodule abzuschalten, minimiert der strategische Düsenaustausch nach Ebene oder Zone die Ausfallzeit. Viele Anlagen beginnen mit niedrigeren Sprühwerten, wo die Auswirkungen auf die Gesamteffizienz am größten sind, und steigen dann nach Budget und Ausfallzeiten nach oben.

Computational Fluid Dynamics (CFD)-Modellierung: Bevor Sie Hardware kaufen, sagt CFD-Simulation voraus, wie verschiedene Düsenkonfigurationen in Ihrer spezifischen Turmgeometrie abschneiden werden. Diese digitale Prüfung optimiert die Anzahl der Düsen, Positionierung und Sprühwinkel, um die Entfernung von SO₂ zu maximieren und gleichzeitig die Kapitalinvestition zu minimieren.

Erhaltung der bestehenden Infrastruktur: Nachrüstungen werden oft maßgefertigt, um Änderungen bestehender Installationskonfigurationen zu vermeiden, wodurch die ursprünglichen Rohrleitungen, Isolierung, Messgeräte und Montagesysteme erhalten bleiben. Dieser Ansatz reduziert die Installationskosten und die Dauer der Ausfälle im Vergleich zum vollständigen Systemaustausch drastisch.

Integration mit Prozesssteuerungs-Upgrades: Die Kombination von Düsenhardware-Verbesserungen mit fortschrittlichen Prozesssteuerungssystemen verstärkt die Vorteile. Modellbasierte prädiktive Steuerung passt den Schlammstrom, den pH-Wert und die Oxidationsluft in Echtzeit an, um optimale Leistung unter unterschiedlichen Betriebsbedingungen zu gewährleisten.

6. Kosten-Nutzen-Analyse von Düsen-Upgrades

Investitionen in hocheffiziente Düsen liefern Renditen über mehrere Kanäle, die über grundlegende regulatorische Vorschriften hinausgehen.

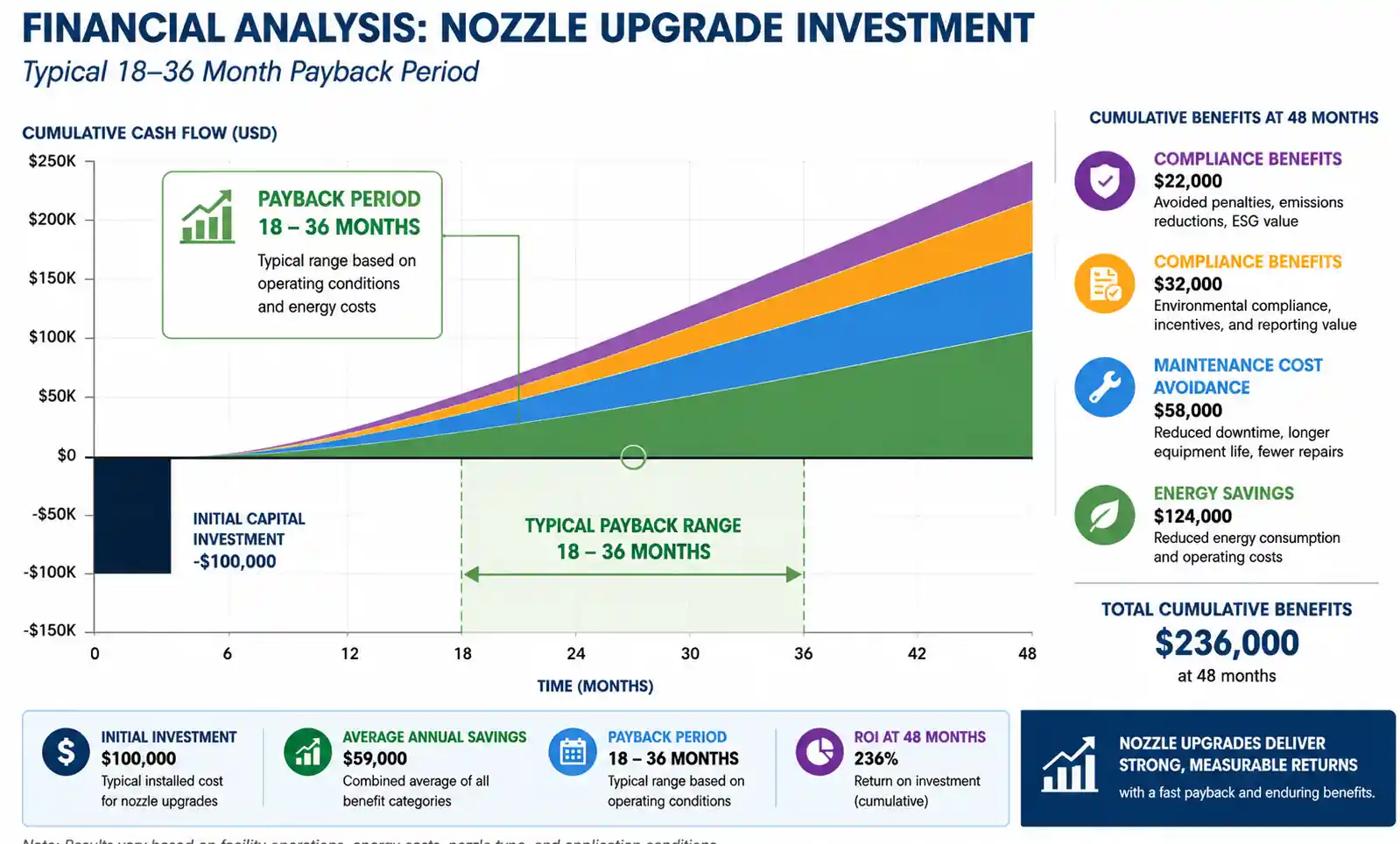

! 6-Düsen-Upgrade-Roi-Analyse-Tabelle

Investitionskosten: Premium-Entschwefelungsdüsen liegen je nach Größe, Materialien und Designkomplexität zwischen 500 und 2.000 US-Dollar pro Einheit. Eine typische 500-MW-Einheit mit vier Absorbermodulen benötigt möglicherweise 60–80 Düsen, was 40.000–160.000 US-Dollar an Hardwarekosten entspricht. Die Installation während geplanter Ausfälle erhöht die Hardwarekosten um 30–50 %.

Energieeinsparung: Fortschrittliche Düsen, die eine äquivalente SO₂-Entfernung bei 10–15 % niedrigeren Schlammdurchflussraten erreichen, reduzieren direkt den Energieverbrauch der Umwälzpumpe. Bei großen Anlagen kann dies kontinuierlich 200–400 kW einsparen, was jährlich 100.000–200.000 US-Dollar zu industriellen Strompreisen entspricht.

Wartungsreduzierung: Eine verlängerte Lebensdauer bedeutet weniger erzwungene Ausfälle beim Austausch der Düse. Das Vermeiden eines ungeplanten Ausfalls spart Umsatzverluste in der Erzeugung, die für Grundlasteinheiten über 500.000 Dollar pro Tag liegen können. Reduzierter Wartungsaufwand und Ersatzteilbestand führen zu zusätzlichen Einsparungen.

Compliance und betriebliche Flexibilität: Die Einhaltung ultraniedriger Emissionsstandards ohne chemische Änderungen oder übermäßigen Reagenzienverbrauch erhält die Betriebsmargen. Kraftwerke können Kohle mit höherem Schwefelgehalt verbrennen, wenn es wirtschaftlich vorteilhaft ist, da das verbesserte FGD-System die notwendige Entsorgungseffizienz für die Einhaltung der Vorschriften bietet.

Rückzahlungszeiten: Gut gestaltete Düsen-Upgrade-Projekte erzielen typischerweise innerhalb von 18–36 Monaten die Rückzahlung durch kombinierte Energieeinsparungen, Wartungsreduzierung und vermeidete Strafen bei Nichteinhaltung. Eine japanische Einrichtung, die verbesserte FGD-Kontrollen implementierte erreichte jährliche Einsparungen von 900.000 US-Dollar allein durch reduzierte Hauslast.

7. Fallstudien: Erfolgreiche Implementierungen von Düsenaufrüstungen

Praktische Implementierungen zeigen die praktischen Vorteile strategischer Entschwefelungsdüsen-Upgrades.

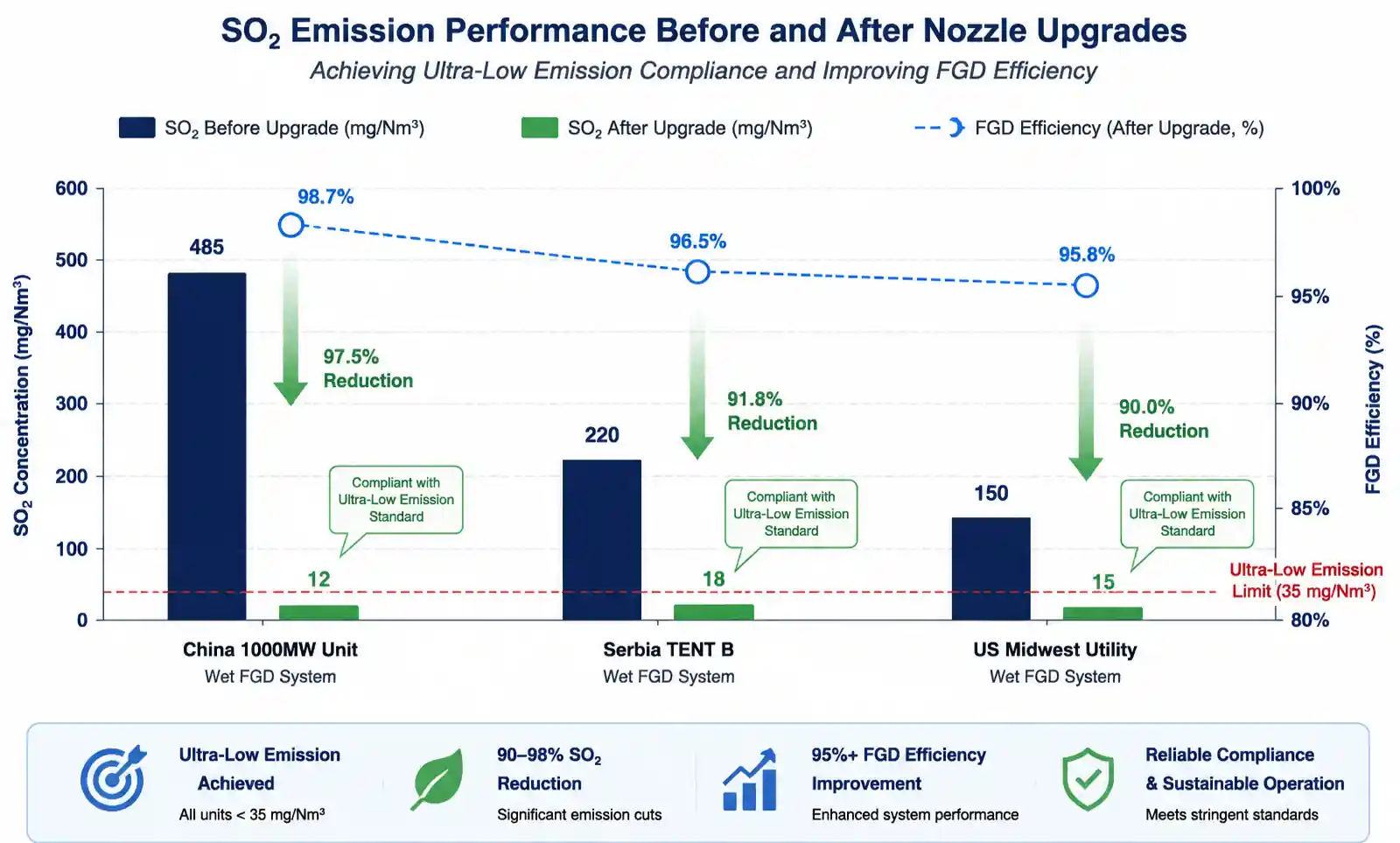

! 7-Fallstudie-vor-nach-Emissions-Ergebnisse

1.000 MW Ultra-Superkritische Einheit in China: Eine umfassende Ultra-Low-Emission Retrofit kombinierte Spiraldüseninstallation mit integrierten Verbesserungen der Denitrifizierungs- und Staubentfernungssysteme. Das Upgrade erreichte SO₂-Emissionen unter 20 mg/m³ – deutlich unter dem Ziel von 35 mg/m³ – und reduzierte den Kalksteinverbrauch um 12 % durch verbesserte Absorptionseffizienz.

Serbien TENT B Kohlekraftwerk: Als Serbiens EPS ein neues Entschwefelungssystem in seiner TENT B-Anlage installierte, stand fortschrittliche Düsentechnologie im Mittelpunkt des Designs. Das System erreicht eine SO₂-Entfernungseffizienz von 98 % und verwandelt eine der umweltschädlichsten Anlagen des Balkans in ein Modell der Emissionskontrolle.

US Midwest Utility Wet FGD Upgrade: Angesichts der verschärften staatlichen Vorschriften ersetzte ein 650-MW-Kohlekraftwerk während eines geplanten Ausfalls konventionelle Düsen durch hocheffiziente Keramik-Verbundwerk-Designs. Nachfolgende Tests bestätigten, dass sich die Entfernung von SO₂ von 92 % auf 97,5 % verbesserte, während der Stromverbrauch der Pumpe um 140 kW sank – genug, um etwa 100 Haushalte kontinuierlich zu versorgen.

8. Zukünftige Trends in der Entschwefelungstechnologie

Die Weiterentwicklung der Entschwefelungstechnologie setzt sich fort, da die Anlagen immer niedrigere Emissionen und Betriebskosten anstreben.

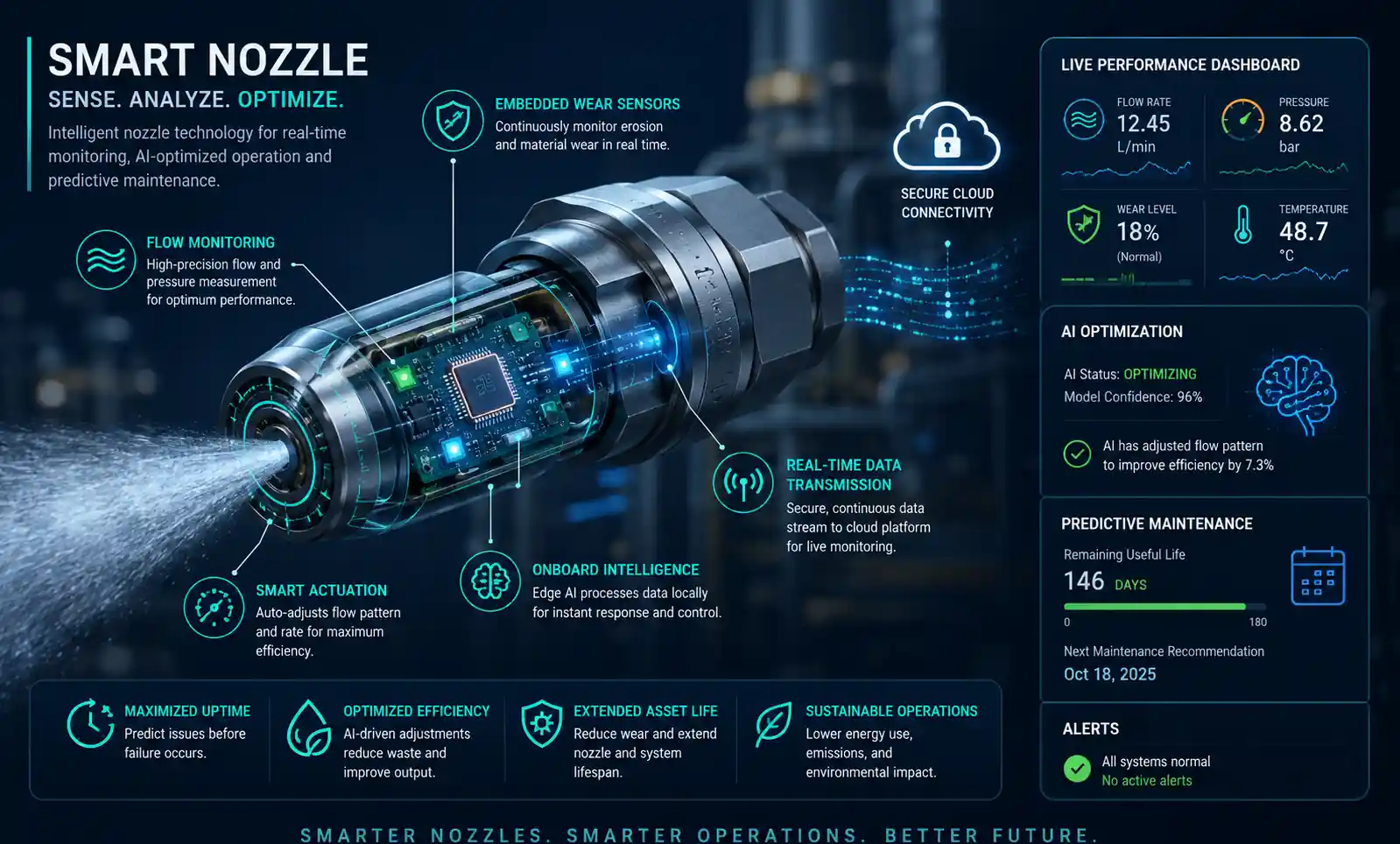

! 8-smart-sensor-enabled-fgd-nozzle

Intelligente Düsen mit eingebetteten Sensoren: Designs der nächsten Generation können Verschleißsensoren und Durchflussmesser enthalten, die Echtzeitdaten liefern. Dieser zustandsbasierte Wartungsansatz verhindert unerwartete Ausfälle und verlängert gleichzeitig die Wartungsintervalle für weiterhin ausreichend funktionierende Düsen.

Hybride Nass-Trocken-Systeme: Einige Anlagen prüfen Konfigurationen, die Nass-FGD mit Trocken-Sorbent-Injektion kombinieren und dabei fortschrittliche Düsen für die Verteilung von Kalksteinschlamm und Trockenreagenzen verwenden. Diese hybriden Ansätze bieten Flexibilität, um Leistung und Kosten über unterschiedliche Betriebsbedingungen hinweg zu optimieren.

Integration der Rückgewinnung von Abwärme: Innovative Designs können FGD-Systeme mit der Rückgewinnung von Abwärme verbinden, indem sie die zurückgewonnene thermische Energie nutzen, um Reagenzschlamm vorzuheizen oder die Verdunstungskonzentration von Blowdown-Strömen zu unterstützen. Fortschrittliche Düsendesigns, die die Leistung mit erhitzten Schlämmen aufrechterhalten, sind unerlässlich.

KI-optimierte Operationen: Maschinelle Lernalgorithmen beginnen, FGD-Operationen in Echtzeit zu optimieren, indem sie optimale Düsenkonfigurationen, Schlammflussraten und Reagenzienchemie basierend auf Kohleeigenschaften und Umweltbedingungen vorhersagen. Diese Systeme versprechen, jeden möglichen Effizienzgewinn aus aufgerüsteter Hardware herauszuholen.

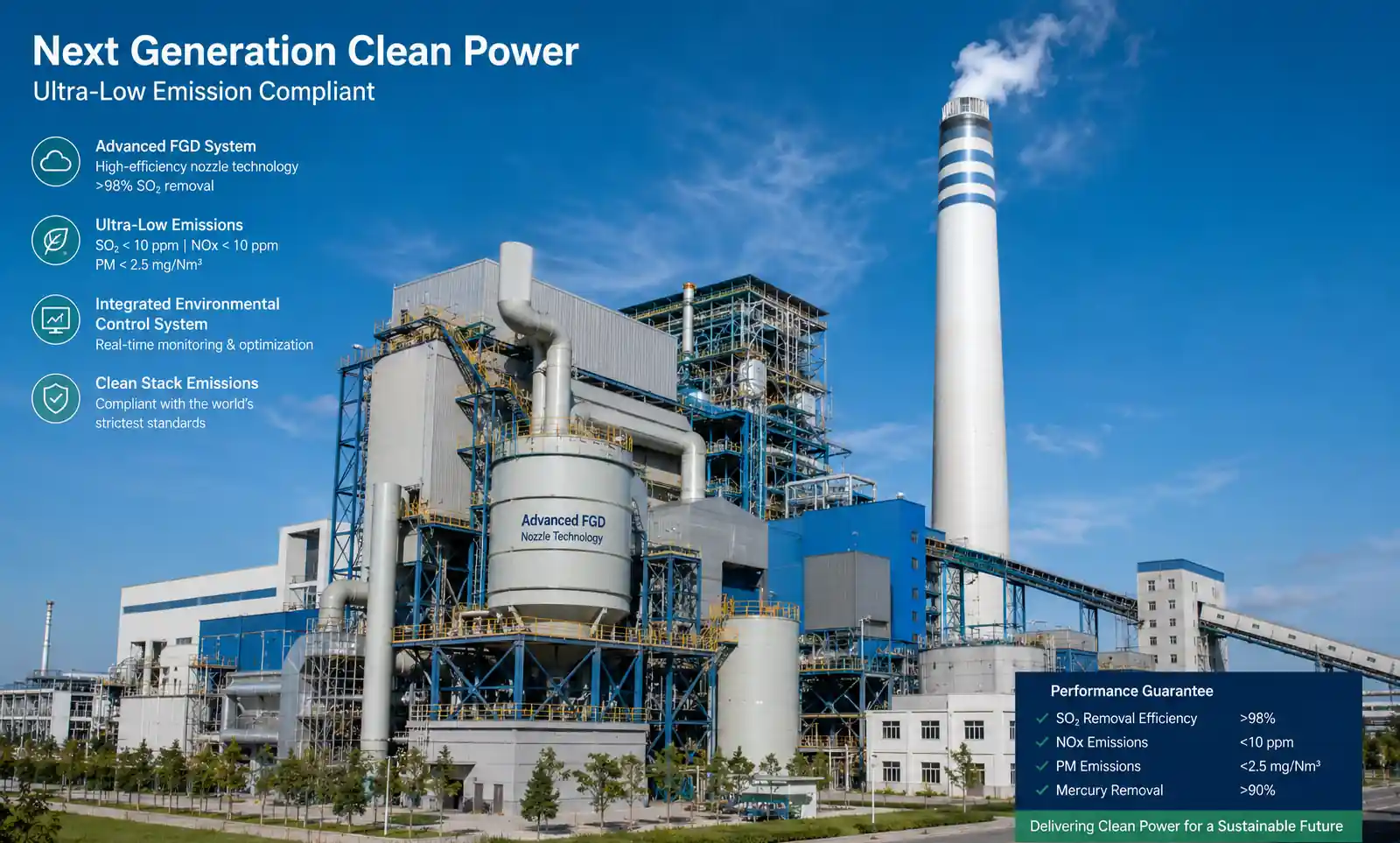

! 9-modernes-Kohlekraftwerk-ultra-niedrigemissions-System

Fazit

Die Einhaltung von ultraniedrigen Emissionsstandards erfordert mehr als nur regulatorische Compliance – es erfordert strategische Investitionen in bewährte Technologien, die messbare Ergebnisse liefern. Hocheffiziente Entschwefelungsdüsen stellen einen der kosteneffizientesten Aufrüstungswege für kohlebefeuerte Kraftwerke dar.

Durch den Fokus auf wichtige Leistungsparameter, die Auswahl geeigneter fortschrittlicher Düsentechnologien und die Umsetzung durchdachter Nachrüstungsstrategien können Pflanzen eine SO₂-Entfernungsrate von über 95 % erreichen und gleichzeitig den Energieverbrauch und die Wartungskosten senken. Die Kombination aus verbesserter Umweltleistung und betrieblichen Einsparungen schafft einen überzeugenden Business Case, der über die bloere Einhaltung hinausgeht.

Da die Emissionsstandards weltweit weiter verschärft werden, positionieren sich Werke, die proaktiv ihre FGD-Systeme modernisieren – beginnend mit den kritischen Sprühdüsenkomponenten – für einen nachhaltigen Langzeitbetrieb in einer zunehmend regulierten Branche.
