Verhinderung des "Nasswand"-Phänomens in SCR-Denitrifizierungssystemen: Wie man Rauchgaskorrosion durch Düsenwinkel verhindert (2026)
SCR-Systembetreiber kennen das Problem gut: Flüssiges Ammoniak oder Harnstoff trifft die Kanalwand, bevor es verdunstet, und plötzlich sieht man Ammoniumbisulfat-Korrosion, die jährlich 3-5 mm Kohlenstoffstahl durchdringt. Basierend auf Feldbewertungen in 40+ Kraftwerken kostet die Korrosion von Nasswänden 150.000 bis 400.000 Dollar pro 500-MW-Einheit über fünf Jahre hinweg bei ungeplanten Reparaturen. Die Lösung beginnt mit dem Düsenwinkel.
Inhaltsverzeichnis
- Verständnis des Wet Wall-Phänomens
- Kritische Sprühparameter für SCR
- Düsenwinkel-Auswahlleitfaden
- [Materialauswahl und Korrosionsschutz] (#material-Auswahl)
- Installation und Validierung
- Fehlerbehebung
- FAQ
- Fazit
1. Verständnis des Nasswand-Phänomens
Eine feuchte Wand entsteht, wenn die Verdunstungsdistanz der eingespritzten Tröpfchen den verfügbaren Abstand zur Kanalwand übersteigt. Die Verdunstungsentfernung hängt von der Größe des Tröpfchens, der Rauchgastemperatur, der Geschwindigkeit und der Ammoniakkonzentration ab. In einer typischen 25%igen Ammoniaklösung bei 350 °C und einer Gasgeschwindigkeit von 8 m/s benötigen Tröpfchen größer als 150 Mikrometer eine Länge von über 1,2 Metern, um vollständig zu verdampfen. Wenn dein Sprühmuster Tröpfchen in diese Entfernung an eine Wand schleudert, bekommst du Korrosion.
Sobald die Flüssigkeit die Wand erreicht, bildet sich Ammoniumbisulfat bei 200–320°C: NH₃ + SO₃ + H₂O → NH₄HSO₄
Dadurch entsteht eine klebrige, saure Schicht (pH 1-2), die Schwefelverbindungen einschließt, die Bildung schützender Oxide verhindert und das Pitting beschleunigt. Kohlenstoffstahlkanäle verlieren in ABS-betroffenen Zonen 2–4 mm pro Jahr; 304 Edelstahl verliert 0,5–1,2 mm pro Jahr.

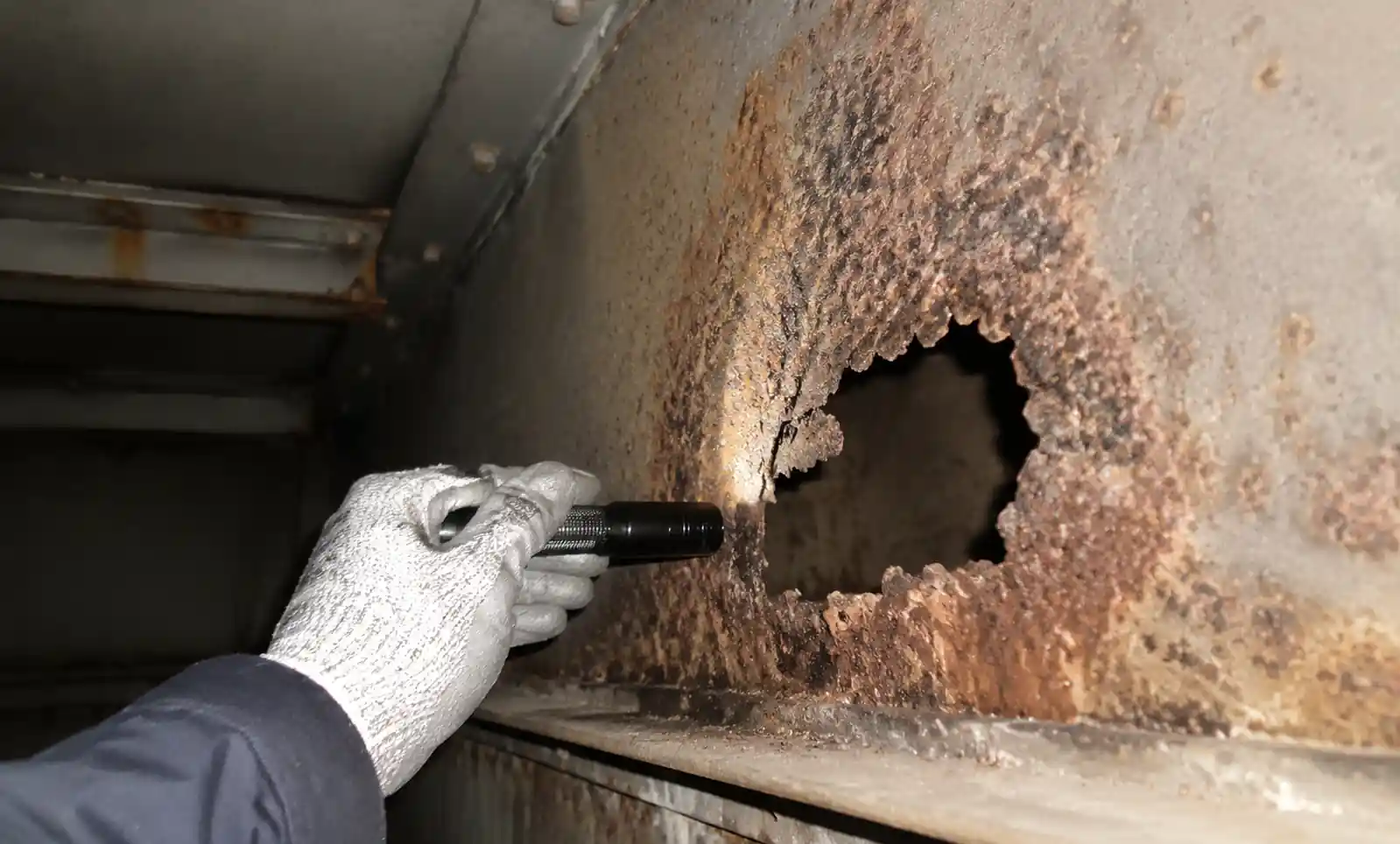

! 1-Nasswand-Korrosionsschaden
2. Kritische Sprühparameter für SCR
Die grundlegende Einschränkung besteht darin, sicherzustellen, dass der Sprühkegel nie die Kanalwände berührt, bevor die Verdunstung abgeschlossen ist. Für eine Düse im Abstand D von der Wand mit Sprühwinkel θ:
Mindestabstand (Cmin) = D × tan(θ/2) + Sicherheitsmarge
Die Sicherheitsmarge sollte mindestens 200 mm betragen – Sprühdrift, Düsenverschleiß und Druckschwankungen beeinträchtigen den Abstand.
| Kanal-Konfiguration | Sprühwinkelbereich | Düsentyp | Wandfreiheit erforderlich |
|---|---|---|---|
| Große rechteckige (>3 m Breite) | 60-80° | Hohle Kegel, Luftunterstützung | 800-1200mm |
| Mittelrechteckig (1,5–3 m) | 40-60° | Flacher Ventilator, hohler Kegel | 500-800mm |
| Kreiskanal (<2 m Durchmesser) | 20-40° | Schmaler, flacher Ventilator, massiver Kegel | 300-500mm |
| Lanzeneinsatz (eingesperrt) | 15-30° | Fester Bach, schmaler Kegel | 150-300mm |
Bei Nachrüstungen mit begrenztem Abstand ist die Verringerung des Sprühwinkels die Haupteinstellung. Eine 60°-Düse 0,5 m von der Wand entfernt projiziert 433 mm horizontal – wenn der Verdampfungsabstand 800 mm beträgt, bekommt man eine feuchte Wand.
Tropfengrößen-Kompromiss: Kleinere Tröpfchen verdampfen zwar schneller, benötigen aber mehr Druck oder Luftunterstützung. Bei 350°C und 8 m/s:
- 50 Mikron → 400 mm Verdunstung (Luftunterstützung, +15.000 $ pro Jahr Druckluft)
- 100 Mikron → 800 mm (hydraulisch mit 20 bar, Standard)
- 150 Mikron → 1200 mm (hydraulisch bei 8 bar, riskant)
Air-Assist funktioniert für enge Installationen, erhöht aber 8.000–15.000 US-Dollar pro Jahr an Druckluftkosten pro 500-MW-Einheit.
Für eine umfassendere Perspektive darauf, wie die Optimierung der Tröpfchengröße in verschiedenen industriellen Anwendungen angewendet wird – von der Staubunterdrückung bis zur Gaskühlung – siehe unseren Leitfaden Industrial Spray Dust Suppression Systems & Nozzles für detaillierte Spezifikationen zur Auswahl der Tröpfchengröße und zur Materialhaltbarkeit in anspruchsvollen Umgebungen.

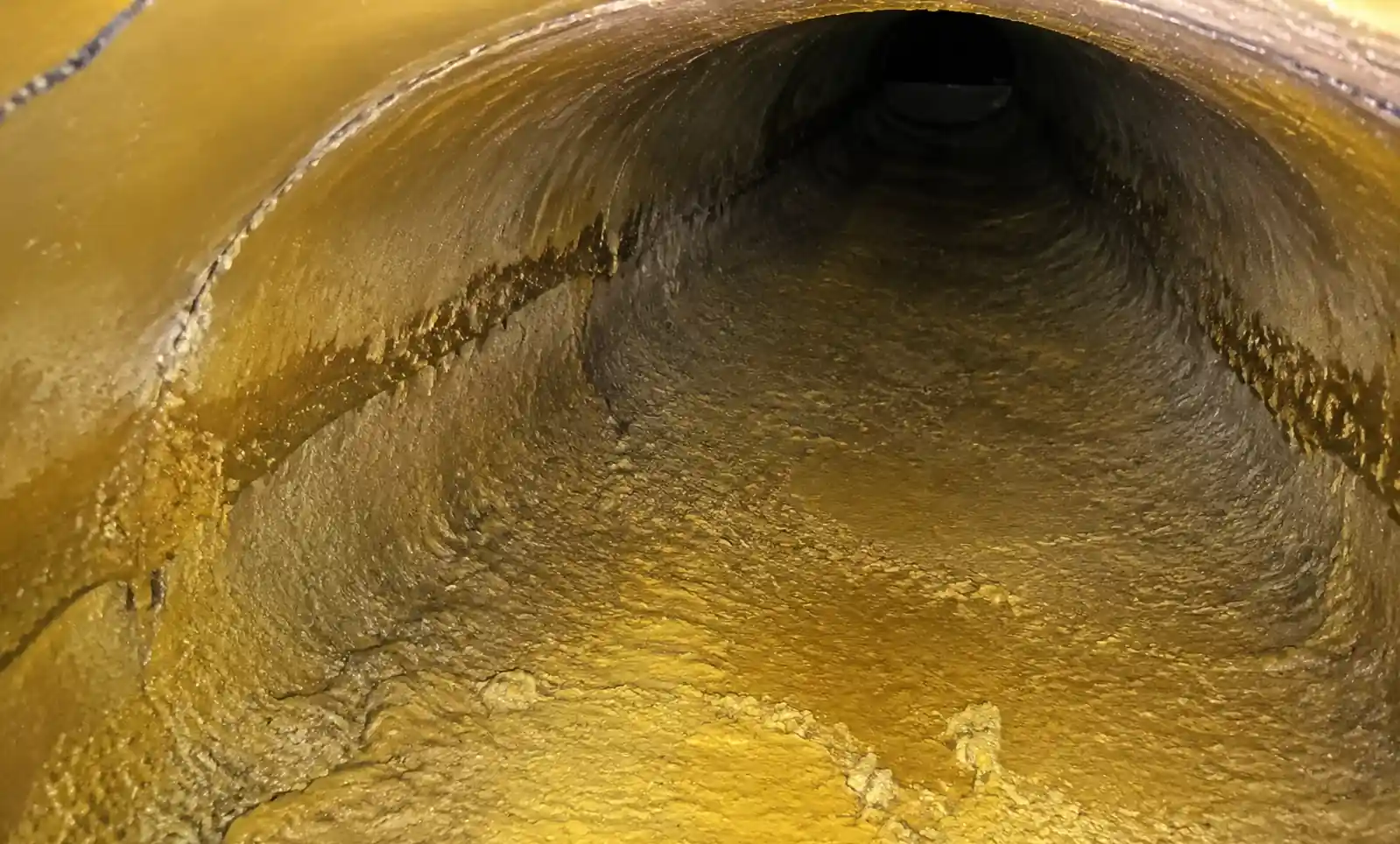

! 2-Ammonium-Bisulfat-Ablagerungen
3. Leitfaden zur Auswahl des Düsenwinkels
Schritt 1: Verfügbaren Abstand messen — Abstand vom Einspritzpunkt zur nächsten Wand, gegenüberliegender Wand und vertikalen Grenzen.
Schritt 2: Verdunstungsabstand bestimmen — Berechnen Sie Dv0,5 bei Betriebsdruck, schätzen Sie den Verdunstungsabstand, addieren Sie einen Sicherheitsfaktor von 30 % für Verschleiß und Variation.
Schritt 3: Berechnen Sie den maximalen Sprühwinkel
θmax = 2 × arktan[(Dwall - Devap - 200mm) / L]
Schritt 4: Düse mit θ ≤ θmax auswählen

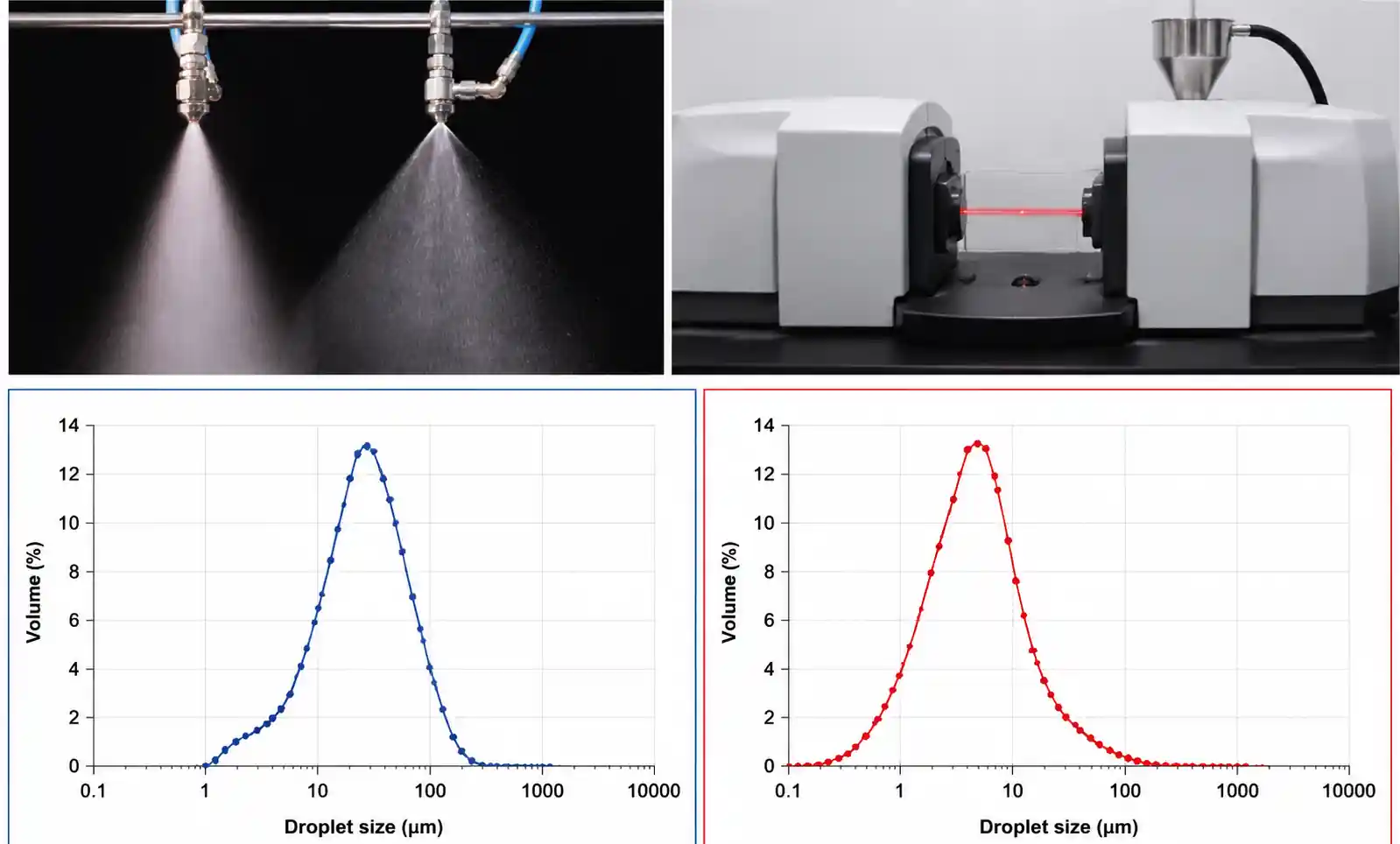

! 3-Tröpfchen-Verdunstungs-Vergleich
Ausgearbeitetes Beispiel – Nachrüstung:
- Kanal: 2,4 m × 3,0 m, Lanze ragt 0,6 m von der Seitenwand aus
- Abstand zur gegenüberliegenden Wand: 1,8 m
- Verdunstungsdistanz für 100-Mikron-Tröpfchen bei 360°C, 9 m/s: 0,85 m
- Sicherheitsmarge: 0,2 m
- Verfügbare Sprühprojektion: 1,8 - 0,85 - 0,2 = 0,75 m
- tan(θ/2) = 0,75 / 1,5 (Mischlänge) → θmax ≈ 53°
Select: 50° hohler Kegel bei 15 bar, erzeugt 90-110 Mikron-Tröpfchen. Das gibt dir Abnutzungsspielraum und hält Tropfen von der Wand fern.
4. Materialauswahl und Korrosionsschutz
Selbst bei korrekter Winkelauswahl treten vorübergehende Nasswand-Ereignisse beim Start, bei Lastschwankungen oder beim Verstopfen auf. Die Materialwahl ist dein Backup.
| Material | Härte (HRC) | ABS-Korrosionsrate | Abschleißfestigkeit | Kostenfaktor | Am besten für |
|---|---|---|---|---|---|
| 316L SS | 18-22 | 0,3 mm/Jahr | Moderat | 1.0× | Sauberes Rauchgas, Standardservice |
| Hastelloy C-276 | 20-25 | <0,1 mm/Jahr | Moderat | 8-12× | Hochschwefelkohle, Risiko für feuchte Wände |
| Siliziumkarbid | 65-70 | <0,05 mm/Jahr | Ausgezeichnet | 15-20× | Abrasive Asche, lange Intervalle |
| Wolframkarbid | 70-75 | <0,08 mm/Jahr | Ausgezeichnet | 10-15× | Hoher Verschleiß + Korrosion |
Die gleiche Materialökonomie gilt für industrielle Sprühanwendungen – Wolframkarbid- und Siliziumcarbid-Einsätze liefern durchweg eine überlegene Rendite im Schleifbetrieb. Für detaillierte Materialökonomie und ROI-Analyse bei Hochdruckreinigungsanwendungen siehe unseren High Pressure Tank Cleaning Nozzle Selection Guide 2026: Rotary vs Static vs Orbital.
Wirtschaftlichkeit: 500-MW-Einheit mit 24 Düsen im hochschwefelhaltigen Kohlebetrieb – SiC-Düsen (jeweils 1.800 US-Dollar) halten 4-5 Jahre, während 316SS (je 180 US-Dollar) alle 12-18 Monate ersetzt werden müssen. Die SiC-TCO ist über 10 Jahre 35 % niedriger, wenn man Arbeits- und Ausfallzeiten einrechnet.
Kanalliner-Schutz wenn die Geometrie marginale Winkel erzwingt:
- Hastelloy C-276 Paneele (3 mm): 8-12 Jahre Schutz, 120-180 $/m²
- Feuerfeste Beschichtung: 5–7 Jahre, 80–120 $/m²
- Inconel 625 Overlay: dauerhaft, aber 200-300 $/m²

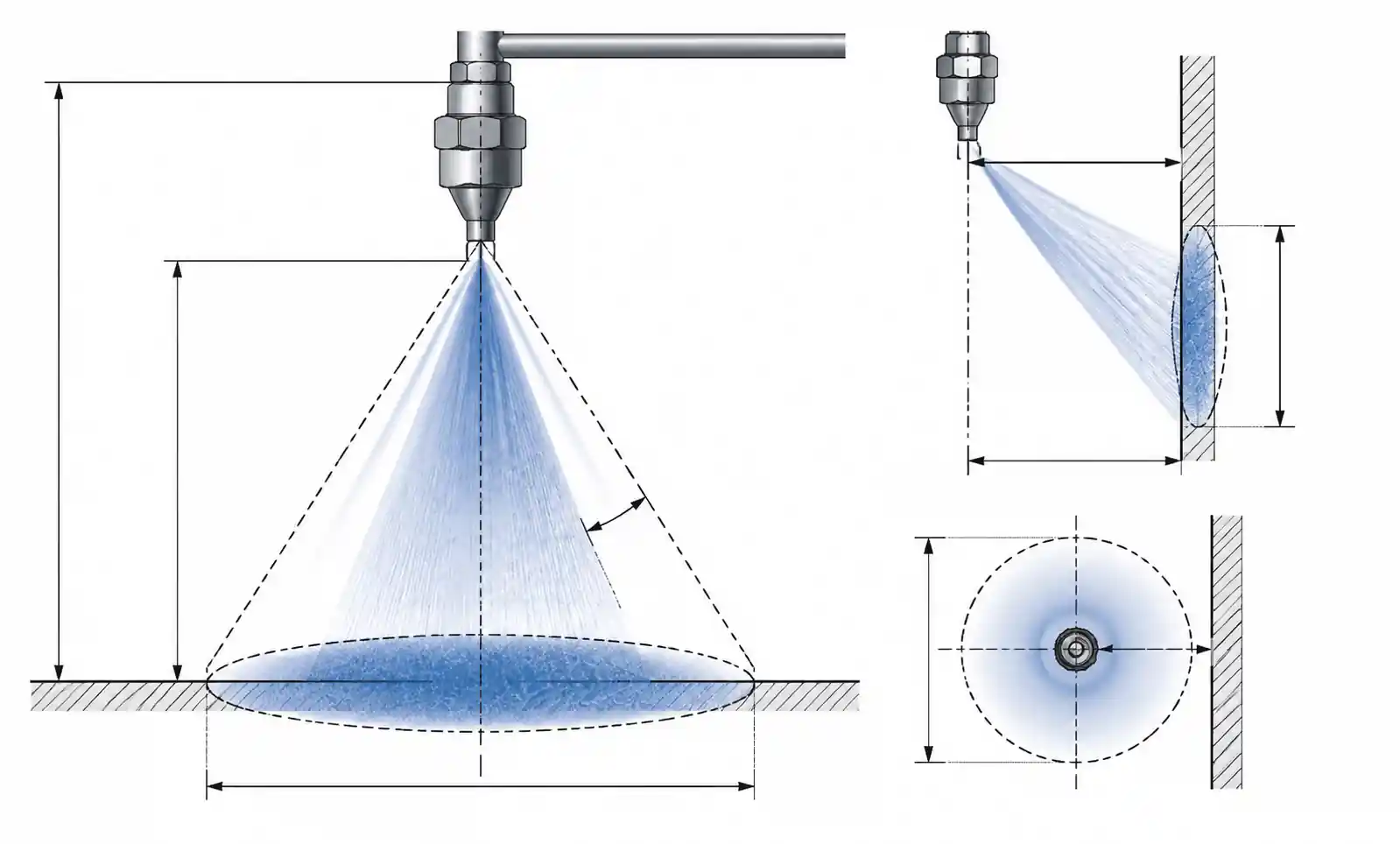

! 4-Sprühwinkel-Freiraum-Diagramm
5. Installation und Validierung
Vertraue niemals berechneten Sprühmustern – immer validieren.
Kaltwasser-Sprühtest: Wasser bei Betriebsdruck laufen lassen, UV-Licht oder wasserempfindliches Papier verwenden, um keinen Wandkontakt zu überprüfen.
Heiße Inbetriebnahme: Bei Rauchgas bei Betriebstemperatur Wasser einspritzen und die vollständige Verdunstung überprüfen.
Die tatsächlichen Sprühwinkel variieren ±8° von Katalogwerten – Fertigungstoleranzen, Installationsausrichtungsfehler und Variationen des Versorgungsdrucks tragen alle dazu bei.
Ausrichtungstoleranzen (nicht verhandelbar):
| Parameter | Toleranz | Auswirkung bei Überschreitung | Validierungsmethode |
|---|---|---|---|
| Einsetztiefe | ±10mm | Sprühmittellinie verschiebt sich 50-100 mm | Physikalische Messung |
| Winkel zur Kanalachse | ±3° | Die Wandfreiheit reduziert 100–200 mm pro Meter | Laserausrichtung |
| Rotation (Uhr) | ±5° | Benachbarte Düseninterferenz | Sichtmesser + Gradmesser |
Dokumentierte Fälle, in denen eine Fehlausrichtung von 5–8° innerhalb von sechs Monaten trotz theoretisch ausreichender Konstruktionsmargen feuchte Wandkorrosion verursachte.
6. Fehlerbehebung
Frühe Anzeichen:
- Weiße/gelbbraune Ablagerungen an den Kanalwänden in der Nähe der Einspritzzone
- Kalte Stellen 20–30°C unter der Schüttgastemperatur
- Ammoniakverschlupfung (Verzerrungsmuster des Düsenverstopfens)
- Druckabfallerhöhung um 5–10 %
| Symptom | Wahrscheinlichste Ursache | Diagnostik | Fix |
|---|---|---|---|
| Lagerstätten direkt flussabwärts | Sprühwinkel zu weit | Wassersprühtest | Durch schmalere Düsen ersetzen |
| Ablagerungen nur auf einer Seite | Fehlausrichtung oder Verstopfung | Durchflussmessung pro Düse | Ausrichten oder reinigen/ersetzen |
| Intermittierende Ablagerungen | Lastschwankungen/Temperaturschwankungen | Datenerfassung | Hinzufügen von Temperaturkompensation |
| Fortschreitende Verschlechterung | Düsenverschleißverschleißvergrößerung der Öffnung | Durchflusstest bei konstantem Druck | Ersetzen (18-24 Monate) |
Ein umfassenderes Verständnis davon, wie die Auswahl der Düse die Abdeckungskonsistenz und Wartungsintervalle in verschiedenen Reinigungsanwendungen beeinflusst, finden Sie in unserem Rotary Tank Cleaning Nozzle Selection Guide 2026: Freidrehend vs. kontrollierte Rotation für detaillierte Berichterstattung und Lebenszyklusanalyse.
Vorbeugungsplan für kohlebefeuerte Anwendungen:
- Monatlich: Sichtprüfung (sofern zugänglich)
- Vierteljährlich: Durchflussverifikation
- Jährlich: Entfernen und Inspektion
- 18–24 Monate: Standard-316SS ersetzen (für Hartmetall/Keramik auf 36–48 Monate verlängern)

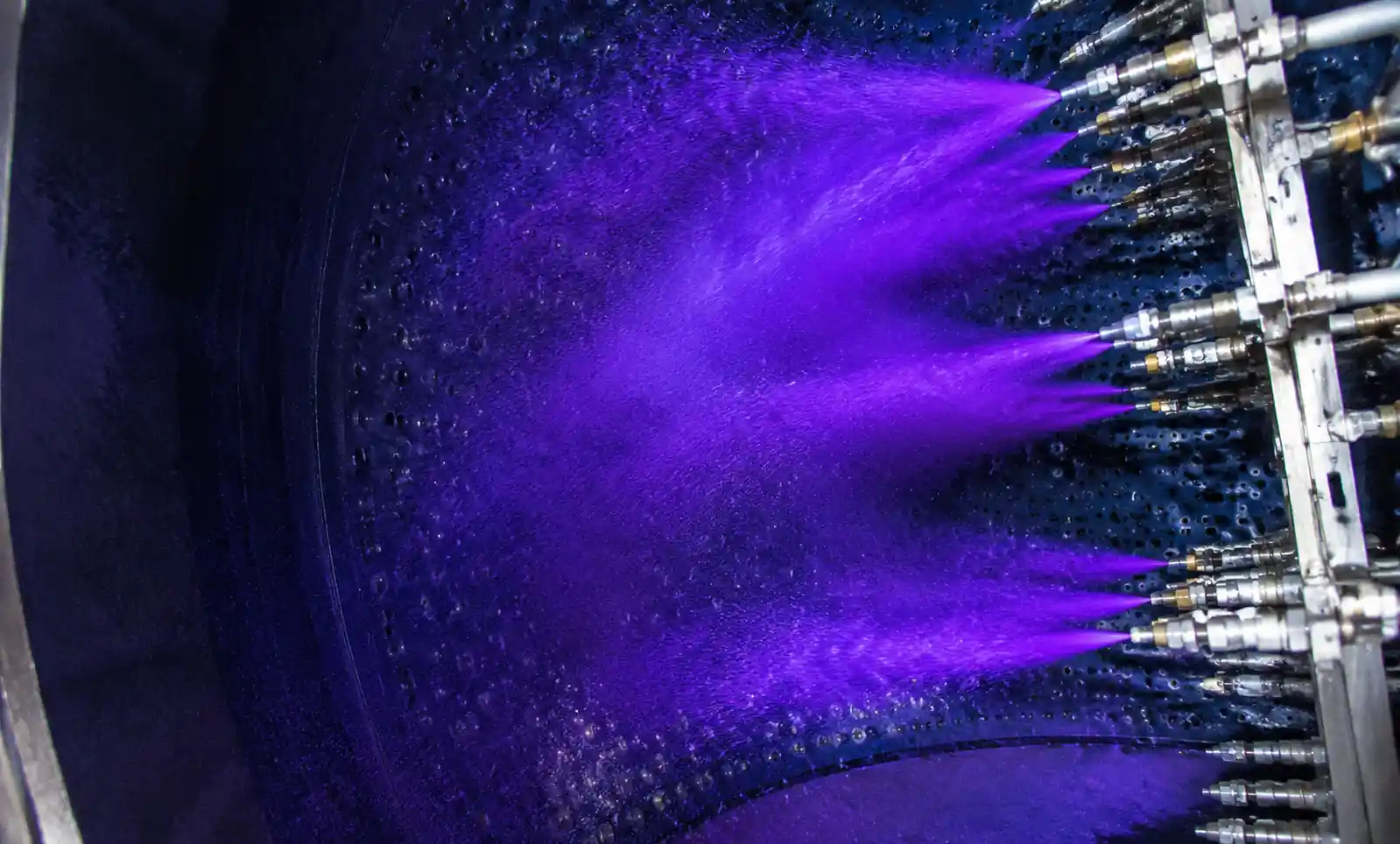

! 6-Wasser-Sprüh-Muster-Validierungstest
7. FAQ
Kann ich düsen mit breiterem Sprühwinkel nachrüsten, um die NOx-Verteilung zu verbessern, ohne dass die Wand feucht wird?
Nur wenn man gleichzeitig den Einspritzdruck erhöht, um die Tröpfchengröße zu verringern und die Verdunstungsdistanz zu verkürzen, oder eine Luftunterstützungs-Atomisierung hinzufügt. Überprüfen Sie dies vor der Implementierung mit einer CFD-Modellierung oder einem Wassersprühtest. Allein ein breiter Winkel wird fast sicher die nassen Wände verschlimmern.
Wie hoch ist die Mindesttemperatur des Rauchgases, um eine feuchte Wand mit wässriger Ammoniakinjektion zu vermeiden?
Mindestens 300 °C bei 25 % Ammoniak mit Standard-Hydraulikdüsen. Unter 280°C sollten Sie auf wasserfreies Ammoniak umsteigen oder Lüftungsheizungen hinzufügen. Tröpfchen verdampfen unter diesen Temperaturen nicht schnell genug, egal aus welchem Winkel.
Wie berechne ich den wirtschaftlichen Break-Even-Bereich zwischen Luftassistenz- und hydraulischen Düsen?
Air-Assist erhöht 10.000–18.000 US-Dollar pro Jahr an Druckluftkosten pro 500-MW-Einheit, kann aber über fünf Jahre 80.000–150.000 US-Dollar an Kanalreparaturkosten einsparen, wenn geometrische Einschränkungen die hydraulische Einspritzung riskant machen. Die Rückzahlung beträgt in der Regel 8–18 Monate bei Nachrüstungen mit engen Freigabefristen.
Kann feuchte Wand auch bei richtiger Auswahl des Düsenwinkels auftreten?
Ja. Lastschwankungen senken die Rauchgastemperatur unter das Designminimum, die Start-/Abschaltbedingungen oder das Verstopfen der Düsen, das das Spritzmuster verzerrt. Entwurf für den Worst-Case-Übergangszustand und nicht nur für stationären Betrieb.
Wie oft sollte ich SCR-Einspritzdüsen austauschen?
Im Kohlebefeuerungsbetrieb mit 316SS-Düsen, Austausch nach 18 bis 24 Monaten geplant. Wechsle auf Karbid/Keramik und verlängere die Laufzeit auf 36-48 Monate. Die TCO-Analyse bevorzugt fast immer Premium-Materialien, wenn du für Arbeits- und Ausfallzeiten zahlst.
Was ist der schnellste Weg, um zu erkennen, welche Düse die feuchte Wand verursacht?
Wassersprühtest während des Stromausfalls. Wasser mit Betriebsdruck laufen lassen, Wandkontaktflächen markieren und zurückverfolgen Sie die Düse, die über die sichere Zone hinausragt. Funktioniert jedes Mal.
Ändert sich der Sprühwinkel mit dem Verschleiß der Düse?
Ja – die Vergrößerung der Öffnung verändert das Austrittsgeschwindigkeitsprofil und erhöht typischerweise den Sprühwinkel um 5–10°, bevor der Flussanstieg deutlich wird. Deshalb erkennt die Jahresinspektion Probleme, die die vierteljährliche Durchflussprüfung allein übersehen könnte.
8. Fazit
Die Verhinderung von Korrosion durch nasse Wände hängt von drei Dingen ab: genauer Abstandsmessung, validierten Verdunstungsabständen und ausreichender Sicherheitsmarge. Messen Sie den Kanal. Berechnen Sie den Sprühwinkel. Dann mit Wasser prüfen, bevor du Ammoniak injizierst.
Für detaillierte Berechnungen des Düsenwinkels für Ihre spezifische SCR-Konfiguration wenden Sie sich an Application Engineering bezüglich Ihrer Kanalmaße, Rauchgasbedingungen und Reagenzspezifikationen.
